ZSQY型墻式雙向鑲銅鑄鐵圓閘門

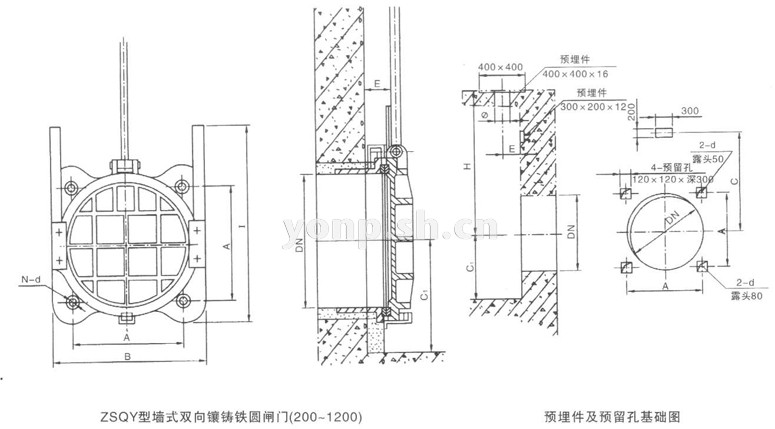

ZSQY型墻式雙向鑲銅鑄鐵圓閘門外形及預埋件和預留孔尺寸表 單位

DN規格/尺寸/代號	外形結構尺寸					預埋件及預留孔尺寸
	D	A	Β	I	Ε	d	C1	C	Φ	Η
ZSQY-200	Φ18	220	310	428	125	M16	400	450-2000	80	根據用戶要求 確 定
ZSQY-300	Φ22	300	480	565	140	M20	500	550-2000	80
ZSQY-400	Φ24	400	586	680	155	M22	550	750-2000	80
ZSQY-450	Φ24	450	636	745	155	M22	575	850-2000	80
ZSQY-500	Φ26	500	690	810	155	M24	600	900-2000	100
ZSQY-600	Φ26	600	816	1060	155	M24	650	1050-2500	100
ZSQY-700	Φ26	700	940	1140	180	M24	700	1200-2500	100
ZSQY-800	Φ32	800	1030	1270	190	M30	750	1350-2500	120
ZSQY-900	Φ 32	900	1160	1480	205	M30	800	1510-2500	120
ZSQY-1000	Φ32	1000	1260	1700	205	M30	900	1650-2500	150
ZSQY-1200	Φ 32	1200	1460	2000	205	M30	1000	1950-3000	150

注：本閘門的閘板結構為平板形(ZSQY-丨），如需拱形(ZSQY-II)請另外注明。

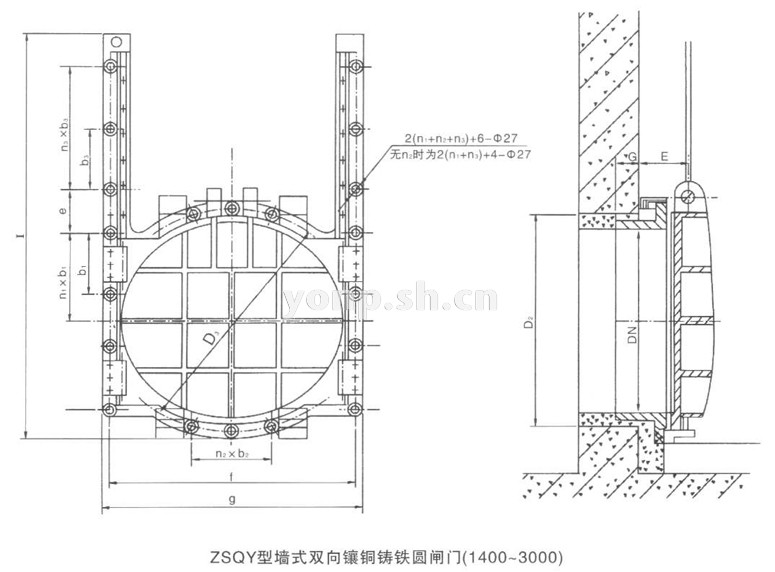

ZSQY型墻式雙向鑲銅鑄鐵圓閘門外形尺寸表 單位

DN規格/尺寸/代號	D2	D3	G	Ε	I	f	g	nlxb1	n2xb2	n3xb3	e
1400	Φ 1500	/	110	220	3020	1570	1650	3x380	/	2x600	255
1500	Φ 1600	Φ 1665	110	225	3235	1680	1750	3x400	2x250	2x650	250
1600	Φ 1700	Φ 1770	110	225	3410	1780	1850	3x440	2x265	2x700	215
1800	Φ 1900	Φ 1970	120	225	3755	1980	2050	3x480	2x300	2x800	205
2000	Φ 2100	Φ 2180	120	225	4220	2200	2270	5x310	2x400	4x450	275
2200	Φ 2300	Φ 2400	120	250	4480	2420	2520	5x350	2x420	4x500	300
2400	Φ 2500	Φ 2600	120	250	4740	2620	2720	5x370	2x450	4x550	300
2500	Φ 2600	Φ 2700	120	250	4940	2720	2820	5x410	2x480	4x600	300
2600	Φ 2700	Φ 2800	120	270	5140	2820	2920	5x450	2x510	4x650	300
2800	Φ 2900	Φ 3000	120	270	5540	3020	3120	5x480	2x550	4x700	300
3000	Φ 3100	Φ 3200	120	270	5940	3220	3320	5x520	2x600	4x750	300

注：本閘門的閘板結構為平板形(ZSQY-丨），如需拱形(ZSQY-丨丨>請另外注明。

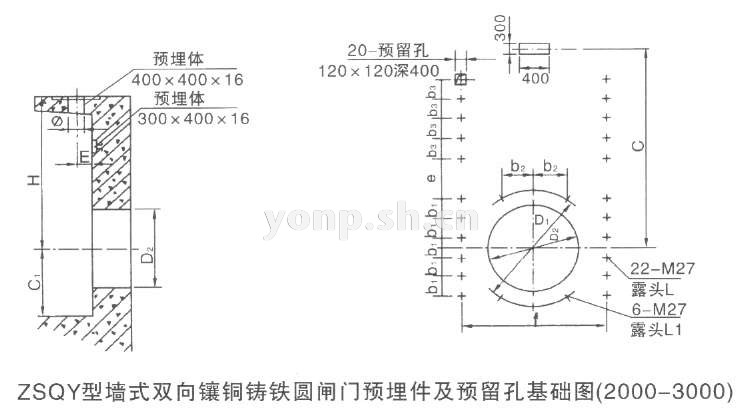

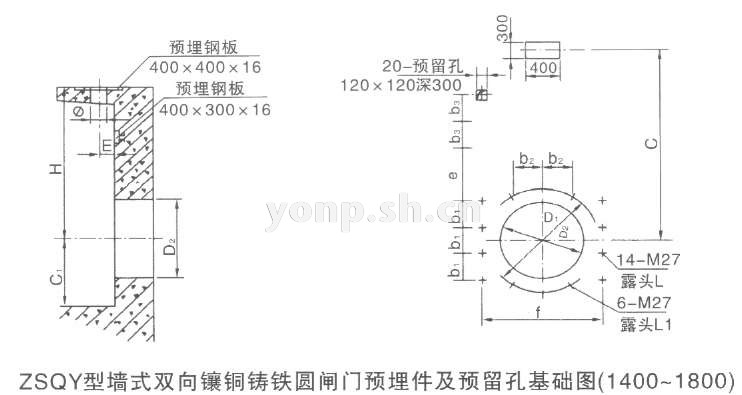

ZSQY型墻式雙向鑲銅鑄鐵圓閘門預埋件及預留孔基礎尺寸表 單位

通徑 DN	基礎尺寸										螺栓露頭		預留孔洞
	b2	D2	Ε	D1	f	b1	e	B1	b3	C	L	L1	C1	Φ	Η
Φ1400	/	Φ1500	220	/	1570	380	255	380	600	2300-3000	145	/	1150	160	根 據 用 戶 要 求 確 定
Φ1500	250	Φ1600	225	Φ1665	1680	400	250	400	650	2400-3000	145	40	1200	160
Φ1600	265	Φ1700	225	Φ1770	1780	440	215	440	700	2550-3000	145	40	1250	160
Φ1800	300	Φ1900	225	Φ1970	1980	480	205	480	800	2850-3000	155	65	1300	160
Φ2000	400	Φ2100	244	Φ2180	2200	310	275	310	450	3200	155	65	1450	160
Φ2200	420	Φ2300	250	Φ2400	2420	350	300	350	500	3500	170	70	1650	200
Φ2400	450	Φ2500	250	Φ2600	2620	370	300	370	550	4000	170	70	1750	200
Φ2500	480	Φ2600	250	Φ2700	2720	410	300	410	600	4200	170	70	1800	200
Φ2600	510	Φ2700	270	Φ2800	2820	450	300	450	650	4200	170	70	1900	200
Φ2800	550	Φ2800	270	Φ3000	3020	480	300	480	700	4400	170	70	2000	200
Φ3000	600	Φ3100	270	Φ3200	3220	520	300	520	700	4400	170	70	2100	200

ZSQY型墻式雙向鑲銅鑄鐵圓閘門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZSQY型墻式雙向鑲銅鑄鐵圓閘門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZSQY型墻式雙向鑲銅鑄鐵圓閘門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZSQY型墻式雙向鑲銅鑄鐵圓閘門使用說明書
