GF型平底蓋閥
本閥用于沉淀池排泥或快濾池排水，泥閥門系承受水壓，因此常安裝在池內水位小于4m的場合，以減輕手輪開啟操作力。

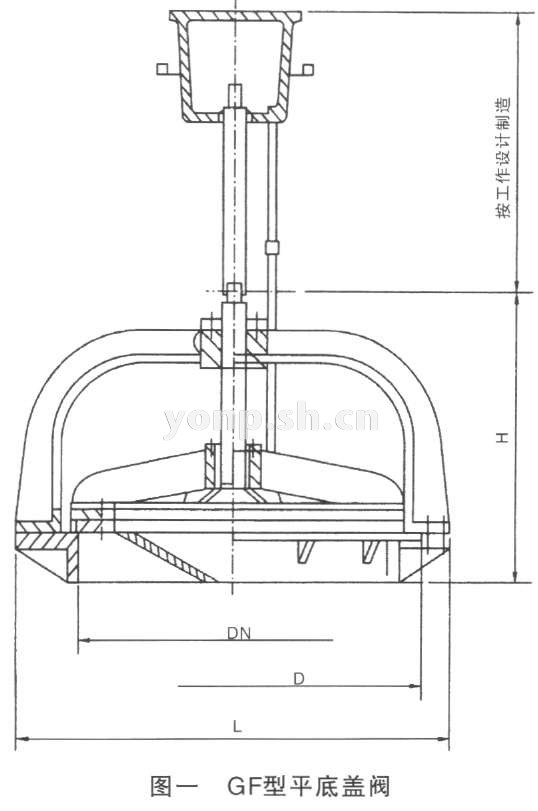

GF型平底蓋閥 結構圖
| 公稱直徑DN (mm) | 公稱壓力ΡΜ (MPa) | 外形及安裝尺寸 | 重量 (kg) |
||
| D | L | Η | |||
| 250 | 0.1-0.6 | 430 | 590 | 360 | - |
| 300 | 0.1-0.6 | 480 | 620 | 400 | 180 |
| 400 | 0.1-0.6 | 580 | 720 | 480 | 220 |
| 500 | 0.1-0.6 | 680 | 820 | 580 | 250 |
| 600 | 0.1-0.6 | 780 | 920 | 660 | 290 |
| 700 | 0.1-0.6 | 800 | 1020 | 740 | 340 |
| 800 | 0.1-0.6 | 1000 | 1140 | 810 | 420 |
| 900 | 0.1-0.6 | 1100 | 1300 | 880 | 720 |
| 1000 | 0.1-0.6 | 1240 | 1440 | 1100 | 980 |
預埋件及留孔要求
本閥預留孔尺寸應按規定尺寸視圖中L尺寸增大80~100mm, 二次灌漿時將底埋入即可。
訂貨須知
1、訂貨時請注明產品的型號和規格；
2、特殊要求，本廠可以專門設計制造。
GF型平底蓋閥用戶訂購提示：
1）、請?zhí)峁┠栌嗁?gòu)的污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、GF型平底蓋閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的GF型平底蓋閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：GF型平底蓋閥使用說明書
