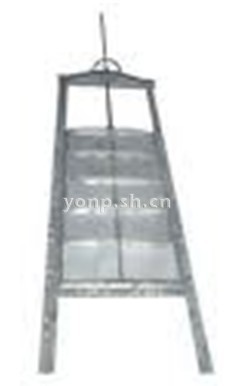

YXT型旋轉式調節堰門

概述

該設備主要電動推桿、門體、側墻、門座、擋渣堰等組成。工作時電機通過蝸輪螺桿裝置，牽動連桿上下運動，并使與之相連的堰門隨 之上下，從而實現調節水位的目的。

產品特點

1、液面高度調節范圍。
2、可人工操作，也可實現自動控制；可現場操作，也可遠距離控制。
3、設備結構簡單，安裝、使用、維護方便、造型美觀。

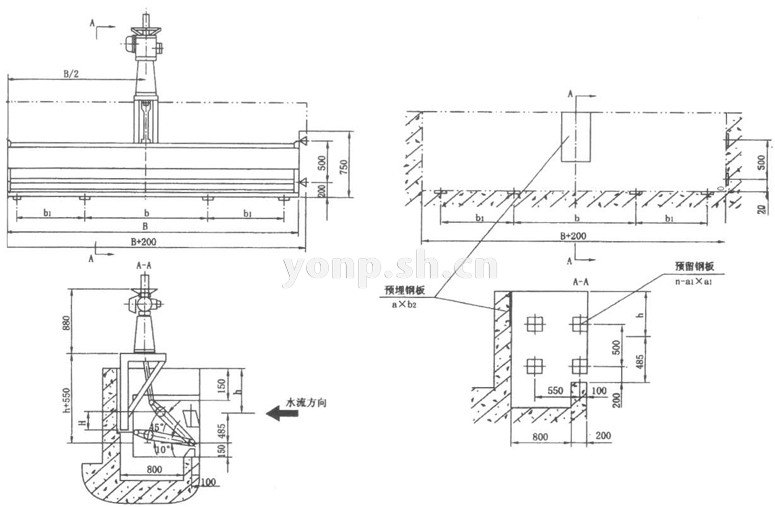

YXT型旋轉式調節堰門外形及預埋件和預留孔尺寸表 單位：mm

型號	電機功率KW	堰門寬度Β	調節范圍Η	最大流量 m3/分	b	b1	h	axb2	n-a1 xa1
YXT-2000	0.37	2000	320	29	540	530	300-400	800x350	12-200x200
YXT-2500	0.37	2500	320	36	700	700	300-400	800x350	12-200x200
YXT-3000	0.37	3000	320	43	880	860	300-400	800x350	12-200x200
YXT-3500	0.55	3500	320	52	1100	1000	300-400	800x350	12-200x200
YXT-4000	0.55	4000	320	60	1200	1200	300-400	800x350	12-200x200
YXT-4500	0.55	4500	320	68	1380	1360	300-400	800x350	12-200x200
YXT-5000	0.55	5000	320	76	1540	1530	300-400	800x350	12-200x200

注：本閘可根據用戶要求尺寸制造

YXT型旋轉式調節堰門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、YXT型旋轉式調節堰門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的YXT型旋轉式調節堰門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：YXT型旋轉式調節堰門使用說明書
