ZMFY型法蘭式鑲銅鑄鐵圓閘門


ZMFY型法蘭式鑲銅鑄鐵圓閘門

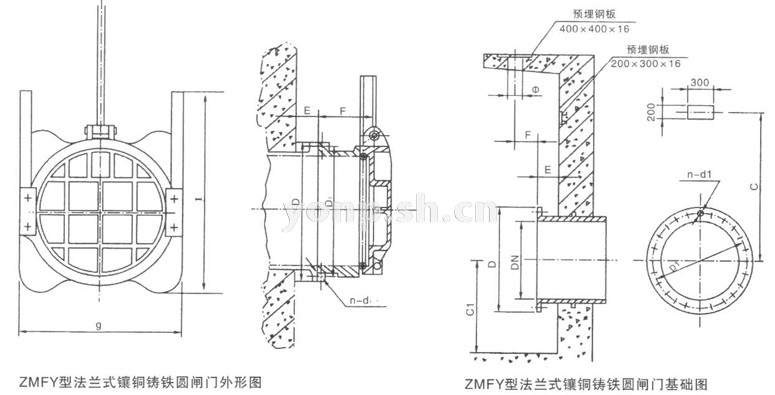

ZMFY型法蘭鑲銅鑄鐵圓閘門主要外形及基礎尺寸表 單位

DN規格/尺寸/代號 I g n d1 D1 D Ε F C1 C Φ
400 680 586 16 22 495 540 150 180 750-2000 550 80
500 810 696 20 22 600 645 150 180 960-2000 600 100
600 1060 800 20 26 705 755 150 200 1050-2500 620 100
700 1140 940 24 26 810 860 150 220 1200-2500 700 100
800 1270 1025 24 30 920 975 150 220 1350-2500 750 120
900 1380 1160 24 30 1000 1075 150 220 1510-2500 800 120
1000 1700 1300 28 30 1120 1175 180 220 1650-2500 900 150
1200 2050 1500 32 30 1320 1375 180 250 1950-3000 1000 150
1400 2650 1650 36 30 1520 1575 180 250 2300-3000 1100 150
1500 2835 1750 36 30 1630 1690 200 250 2410-3000 1150 180
1600 3010 1850 40 30 1730 1785 210 280 2900 1200 180
1800 3350 2050 44 30 1930 1985 210 280 3050 1300 180
2000 3820 2270 48 30 2130 2185 210 280 3100 1400 180
2200 4220 2520 52 34 2340 2400 210 280 3500 1600 200
2400 4740 2720 56 34 2540 2600 210 280 4000 1800 200
2500 4940 2820 58 34 2640 2700 210 280 4200 1900 200
2600 5140 2920 60 34 2740 2800 210 300 4200 2000 200
2800 5540 3120 64 41 2960 3030 210 300 4400 2100 200
3000 5940 3220 68 41 3160 3230 210 300 4400 2200 200

注：本閘門的閘板結構為平板形(ZMFY-I ),如需拱形(ZMFY-Ⅱ）請另外注明。

ZMFY型法蘭式鑲銅鑄鐵圓閘門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZMFY型法蘭式鑲銅鑄鐵圓閘門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZMFY型法蘭式鑲銅鑄鐵圓閘門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZMFY型法蘭式鑲銅鑄鐵圓閘門使用說明書
