B（P）YXZM不銹鋼（碳鋼）堰門

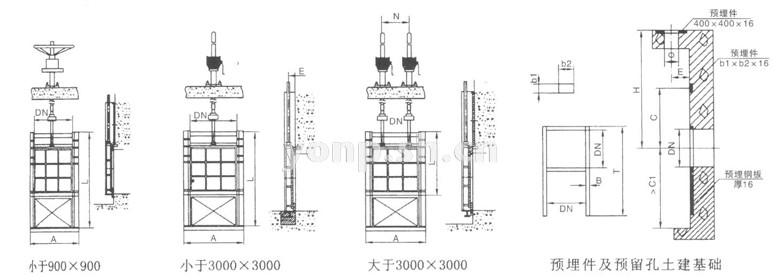

Β(Ρ)ΥΧΖΜ不銹鋼(碳鋼)堰門外形及基礎尺寸表單位：mm

規格 DNXDN	外形尺寸				預埋件及預留孔尺寸
規格 DNXDN	A	I	Ε	Ν	C1	Τ	Φ	b1	b2	Β	C	Η
200x200	400	520	75	/	400	570	80	150	200	80	1000	根據 用戶要求而定
250x250	450	620	75	/	500	670	80	150	200	80	1000
300x300	500	720	75	/	600	770	80	150	200	80	1000
350x350	600	820	75	/	700	870	80	150	200	80	1000
400x400	650	920	75	/	800	970	80	150	200	80	1000
500x500	750	1120	75	/	900	1170	100	150	200	80	1000
600x600	850	1400	87	/	1000	1400	100	200	300	100	1200
700x700	950	1600	87	/	1200	1600	100	200	300	100	1200
800x800	1050	1800	87	/	1300	1800	120	200	300	100	1500
900x900	1150	2000	87	/	1450	2000	120	200	300	100	1500
1000x1000	1250	2200	87	/	1600	2200	150	250	400	100	1500
1200x1200	1450	2600	87	/	1900	2600	160	250	400	120	1500
1400x1400	1650	3000	100	/	2200	3000	160	250	400	120	1500
1500x1500	1750	3200	100	/	2350	3200	160	250	400	120	1800
1600x1600	1850	3400	100	/	2500	3400	160	250	400	120	1800
1800x1800	2100	3800	100	/	2800	3800	160	250	500	150	1800
2000x2000	2500	4210	135	/	3100	4250	160	300	400	150	1800
2200x2200	2700	4610	135	/	3400	4650	200	300	500	150	2000
2400x2400	2900	5010	135	/	3700	5050	200	300	500	150	2000
2500x2500	3000	5210	135	/	4000	5250	200	300	500	150	2000
2600x2600	3100	5410	135	/	4150	5450	200	300	500	150	2000
2800x2800	3300	5820	135	/	4300	5850	200	300	500	150	2000
3000x3000	3500	6220	150	/	4600	6250	200	300	500	150	2000
3200x3200	3700	6620	150	1600	4900	6650	250	300	500	200	2000
3400x3400	3900	7020	150	1600	5200	7050	250	300	500	200	2000
3600x3600	4100	7420	150	1800	5500	7450	250	300	500	200	2000
3800x3800	4300	7820	150	1800	5800	7850	250	300	500	200	2000
4000x4000	4500	8220	150	2000	6100	8250	250	300	500	200	2000

注：本閥可以根據用戶要求進行制造。

B（P）YXZM不銹鋼（碳鋼）堰門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、B（P）YXZM不銹鋼（碳鋼）堰門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的B（P）YXZM不銹鋼（碳鋼）堰門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：B（P）YXZM不銹鋼（碳鋼）堰門使用說明書
