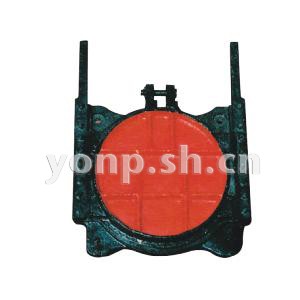

ZMQY型墻式鑲銅鑄鐵圓閘門

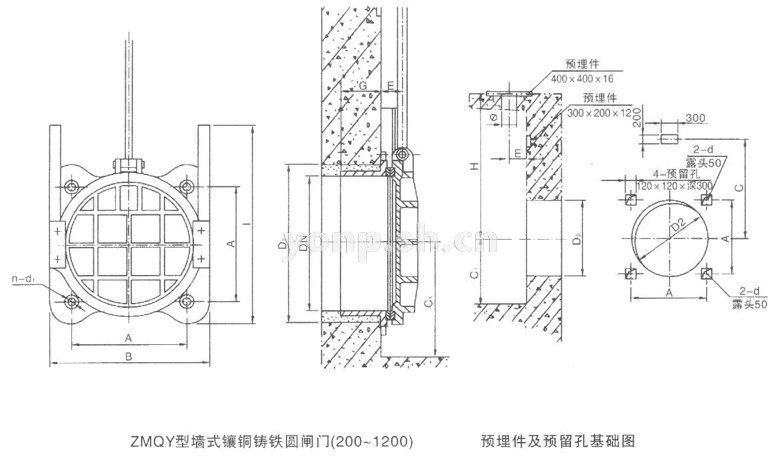

ZMQY型墻式鑲銅鑄鐵圓閘門外形及預埋件和預留孔尺寸表

DN規(guī)格/尺寸/代號	外形結構尺寸						預埋件及預留孔尺寸
	n-dl	A	Β	I	G	Ε	d	D2	C1	C	Φ	Η
ZMQY-200	4-Φ18	220	370	428	90	75	M16	Φ280	400	450-2000	80	根 據 用 尸 求 確 定
ZMQY-300	4-Φ22	300	494	565	100	80	M20	Φ380	500	550-2000	80
ZMQY-400	4-Φ24	400	586	680	100	95	M22	Φ480	550	750-2000	80
ZMQY-450	4-Φ24	450	636	745	100	95	M22	Φ530	575	850-2000	80
ZMQY-500	4-Φ26	500	696	810	105	95	M24	Φ580	600	900-2000	100
ZMQY-600	4-Φ26	600	826	1060	120	95	M24	Φ680	650	1050-2500	100
ZMQY-700	4-Φ26	700	940	1140	120	100	M24	Φ780	700	1200-2500	100
ZMQY-800	4-Φ32	800	1025	1270	120	100	M30	Φ680	750	1350-2500	120
ZMQY-900	4-Φ32	900	1160	1480	120	115	M30	Φ1000	800	1510-2500	120
ZMQY-1000	4-Φ32	1000	1250	1700	140	115	M30	Φ1100	900	1650-2500	150
ZMQY-1200	4-Φ40	1200	1450	2000	180	130	M36	Φ1300	1000	1950-3000	150

注：本閘門的閘板有結構為平板形(ZMQY-丨），如需拱形(ZMQY-II)請另外注明。

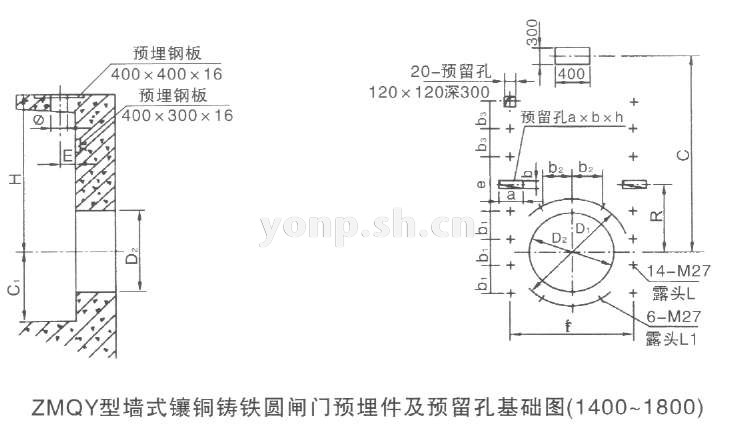

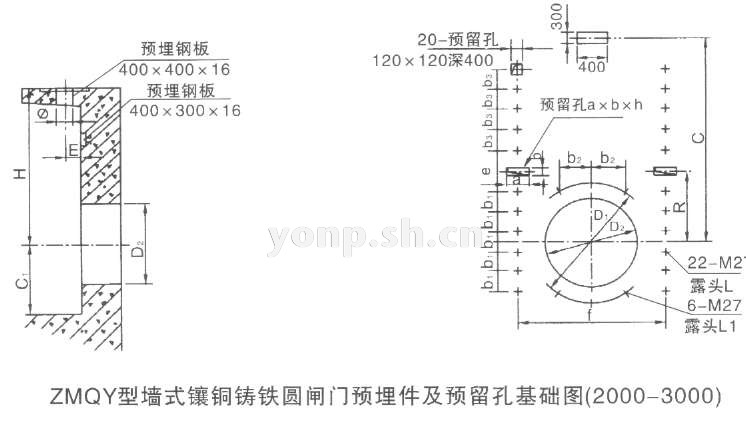

ZMQY型墻式鑲銅鑄鐵圓閘門預埋件及預留孔基礎尺寸表 單位(mm)

通徑DN	基石出尺寸										孔留孔洞	螺栓露頭		預留孔洞
	b2	D2	Ε	R	D1	f	b1	e	b3	C	aXbXh	L	L1	C1	Φ	Η
Φ1400	/	Φ1500	90	670	/	1570	380	255	600	2300?3000	150x110x110	145	/	1150	160	根 據 用 戶 要 求 確 定
Φ1500	250	Φ1600	104	700	Φ1665	1680	400	250	650	2400?3000	180x130x120	145	40	1200	160
Φ1600	265	Φ1700	104	760	Φ1770	1780	440	215	700	2550?3000	180x130x130	145	40	1250	160
Φ1800	300	Φ1900	110	825	Φ1970	1980	480	205	800	2850?3000	200x130x150	155	65	1300	160
Φ2000	400	Φ2100	124	875	Φ2180	2200	310	275	450	3200	200x130x150	155	65	1450	160
Φ2200	420	Φ2300	130	975	Φ2400	2420	350	300	500	3600	200x130x200	170	70	1650	200
Φ2400	450	Φ2500	130	1075	Φ2600	2620	370	300	550	4000	200x130x200	170	70	1750	200
Φ2500	480	Φ2600	130	1125	Φ2700	2720	410	300	600	4200	200x130x200	170	70	1800	200
Φ2600	510	Φ2700	150	1275	Φ2800	2820	450	300	650	4200	200x130x200	170	70	1900	200
Φ2800	550	Φ2800	150	1350	Φ3000	3020	480	300	200	4400	200x130x200	170	70	2000	200
Φ3000	600	Φ3100	150	1450	Φ3200	3220	520	300	250	4400	200x130x200	170	70	2100	200

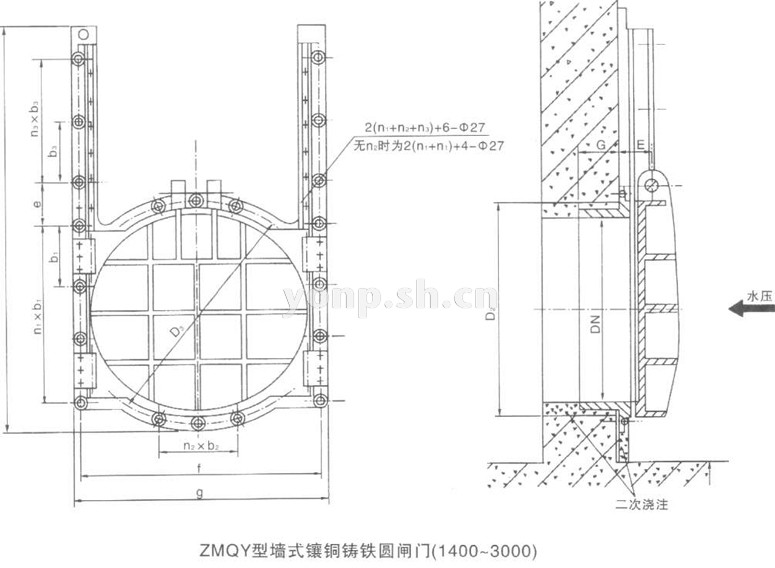

ΖΜQY型墻式鑲銅鑄鐵圓閘門外形尺寸表 單位(mm)

DN規(guī)格/尺寸/代號	D2	D3	G	Ε	I	f	9	n1xb1	n2xb2	n3xb3	e
1400	Φ1500	/	90	90	3020	1570	1630	3x380	/	2x600	255
1500	Φ1600	Φ1665	100	104	3235	1680	1750	3x400	2x250	2x650	250
1600	Φ1700	Φ1770	100	104	3410	1780	1850	3x440	2x265	2x700	215
1800	Φ1900	Φ1970	110	110	3755	1980	2050	3x480	2x300	2x800	205
2000	Φ2100	Φ2180	120	124	4220	2200	2270	5x310	2x400	4x450	275
2200	Φ2300	Φ2400	120	130	4480	2420	2520	5x350	2x420	4x500	300
2400	Φ2500	Φ2600	120	130	4740	2620	2720	5x370	2x450	4x550	300
2500	Φ2600	Φ2700	120	130	4940	2720	2820	5x410	2x480	4x600	300
2600	Φ2700	Φ2800	120	150	5140	2820	2920	5x450	2x510	4x650	300
2800	Φ2800	Φ3000	120	150	5540	3020	3120	5x480	2x550	4x700	300
3000	Φ3100	Φ3200	120	150	5940	3220	3320	5x520	2x600	4x750	300

注：本閘門的閘板結構為平板形(ZMQY-丨），如需拱形(ZMQY-丨丨)請另外注明。
