B（P）PGS平板格柵

用途及簡介

垂直安插于水渠中用以攔截草木、樹枝，垃圾等較大直徑的漂浮物，用人工清除的一種簡易攔學設備。常用于中、小型污物量少的排 水工程。其有剛性好，截污性能優越，易移位安裝特點。

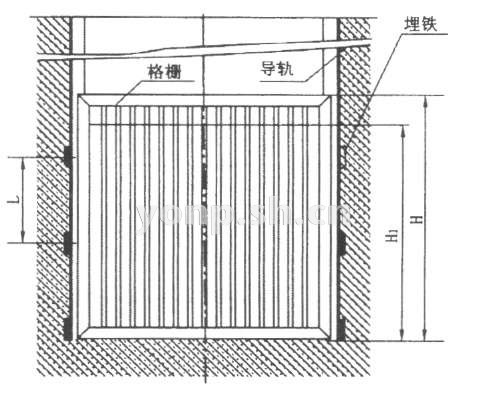

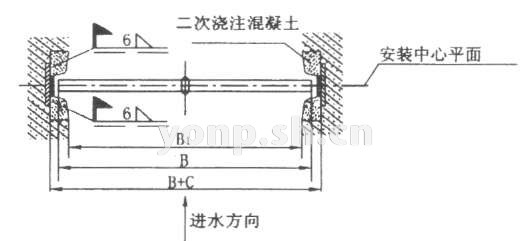

B(P)PGS平板格柵主要技術參數表 單位：mm

進水口 (B1 xH1)	格柵(BxH)	間隙(C)	有效過水面積(Fsm2)	導軌規格	重量
700x700	800x800	30	0.43	[10a	62.9
700x900	800x1000	30	0.55	[10a	75.3
700x1100	800x1200	30	0.67	[10a	92.1
900x700	1000x800	30	0.55	[10a	78.1
900x900	1000x1000	30	0.71	[10a	93.7
900x1100	1000x1200	30	0.86	[10a	115.1
900x1300	1000x1400	40	0.95	[14a	166.4
1100x700	1200x800	40	0.62	[14a	166.4
1100x1100	1200x1200	40	0.99	[14a	182.3
1100x1300	1200x1400	40	1.17	[14a	211.9
1100x1500	1200x1600	40	1.35	[14a	226.2
1300x900	1400x1000	40	0.95	[14a	148.2
1300x1300	1400x1400	40	1.38	[14a	239.2
1300x1500	1400x1600	50	1.6	[18a	265.2
1300x1700	1400x1800	50	1.69	[18a	362.7
1500x1700	1600x1800	50	1.97	[18a	417.3
1700x1700	1800x1800	50	2.24	[18a	497.9
1700x1900	1800x2000	50	2.51	[18a	540.8
1700x2100	1800x2200	50	2.79	[18a	583.7
1900x1900	2000x2000	50	3.82	[18a	577.2
1900x2100	2000x2200	50	3.31	[18a	624
1780x2030	1880x2130	50	2.89	[18a	592.8

注：本產品可以根據用戶要求尺寸進行制造。

B（P）PGS平板格柵用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、B（P）PGS平板格柵產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的B（P）PGS平板格柵使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：B（P）PGS平板格柵使用說明書
