YZ型鑄鐵堰門

堰門一般安裝在沉淀池，曝氣池等溝筑物配水井處，用于調節水位的流量。工作方式向下為開，向上為關。迎水面安裝。

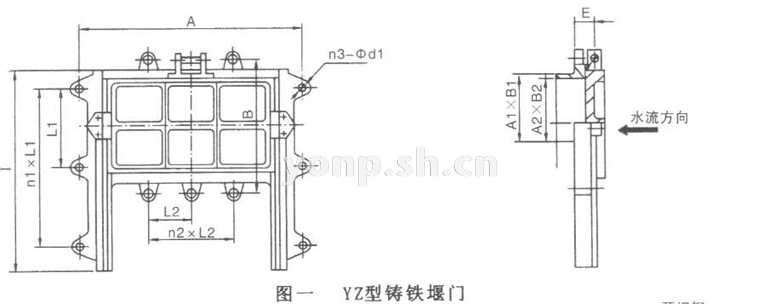

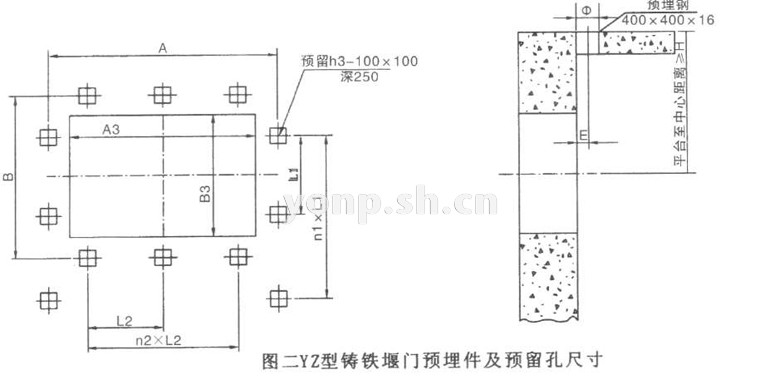

YZ型鑄鐵堰門外形及預埋件和預留孔尺寸表 單位：mm

外形尺寸								基石出尺寸
A2xB2	A	Β	Ε	I	n1 χ L1	n2 χ L2	N3-Φd1	Η	Φ	A1 xB1	A3xB3
300x400	430	/	55	740	2x300	-	6-Φ18.5	500	100	320x420	340x440
400x300	640	/	55	570	2x210	-	6-Φ18.5	450	100	425x325	440x340
500x400	700	/	60	740	2x300	-	6-Φ22	500	100	525x425	540x440
500x600	700	/	60	1035	3x300	-	8-Φ22	600	100	525x625	540x640
600x300	840	/	60	570	2x210	-	6-Φ24	450	100	625x325	640x340
800x300	1040	/	80	570	2x220	-	6-Φ24	450	100	830x330	850x350
1000x500	1200	/	80	1000	2x360	2x250	6-Φ24	650	120	1030x530	1050x550
1200x500	1400	650	80	1000	2x360	2x350	6-Φ24	650	120	1230x530	1250x550
1200x600	1400	745	110	1035	3x300	2x350	6-Φ24	600	120	1240x640	1270x670
1200x800	1200	1000	110	1400	4x300	2x350	18-Φ24	700	120	1250x860	1270x870
1600x800	1860	1000	110	1400	4x300	3x420	18-Φ24	700	120	1640x840	1670x870
1600x1300	1860	1560	110	2600	5x480	3x420	20-Φ24	950	120	1650x1350	1700x1400
1800x800	2080	1000	115	1400	4x300	3x460	16-Φ24	700	120	1850x850	1900x900
2000x500	2250	650	115	1000	2x360	3x400	14-Φ26	650	150	2045x545	2100x600
2000x1000	2250	1160	115	2000	5x380	3x400	18-Φ26	900	150	2045x1045	2100x1100

YZ型鑄鐵堰門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、YZ型鑄鐵堰門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的YZ型鑄鐵堰門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：YZ型鑄鐵堰門使用說明書
