YSDQ型雙吊點啟閉式可調堰門

本閘門一般安裝在沉淀池，曝氣池等構筑物配水井處，用于調節水位和流通渠道量

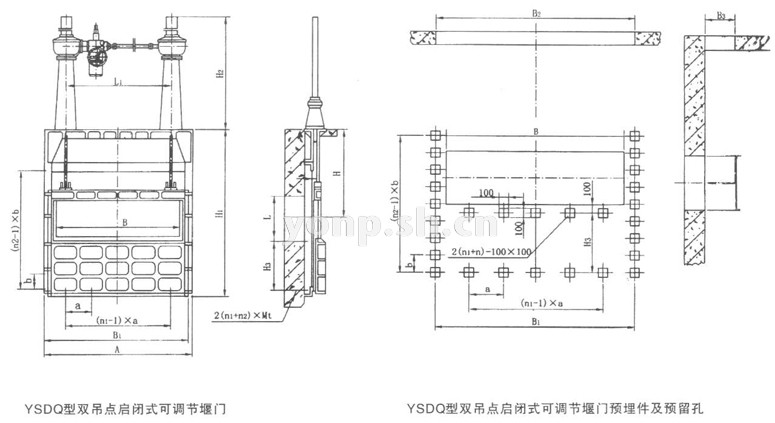

YSDQ型雙吊點啟閉式可調堰門外形及預埋件和預留孔尺寸表 單位：mm

型號	堰門寬度BxL	A	B1	B2	B3	H1	H2	H3	L1	(n1-1) xa	(n2-1) xb	(n1+n2) xMt
YSDQ2500x600	2500x600	2880	2845	3000	450	2650	1570	590	1700	3x560	3x300	16-M16
YSDQ2500x1000	2500x1000	2880	2845	3000	450	3300	2030	990	1700	3x560	8x320	26-M16
YSDQ3000x1000	3000x1000	3400	3350	3500	450	3300	2030	990	1850	4x560	8x320	28-M16
YSDQ4000x1000	4000x1000	4400	4350	4500	450	3300	2030	990	2000	6x550	8x320	32-M20
YSD〇4500x1000	4500x1000	4900	4850	5000	500	3300	2030	990	2500	7x550	8x320	34-M20
YSDQ5000x1000	5000x1000	5410	5350	5500	500	3300	2030	990	2800	8x550	8x320	36-M20

注：本閘可根據用戶要求尺寸制造

YSDQ型雙吊點啟閉式可調堰門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、YSDQ型雙吊點啟閉式可調堰門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的YSDQ型雙吊點啟閉式可調堰門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：YSDQ型雙吊點啟閉式可調堰門使用說明書
