QM型切門
QM型切門適用于密封要求不高，啟閉方便或需臨時斷水流場合。切門以座側鉸支點作支點，另一點與拉桿鉸接，切門繞支點90°即 可打開門體，拉桿上部焊掛鉤，作開啟后懸掛支點。

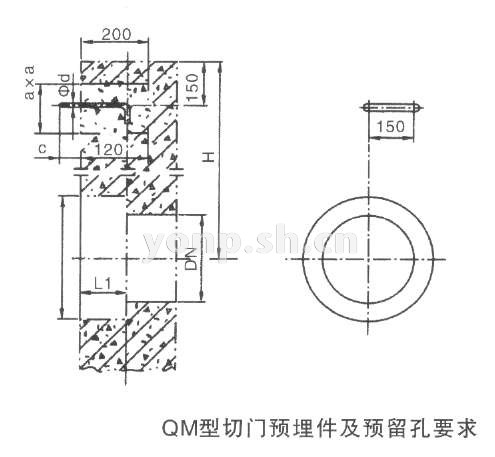

QM型切門 尺寸圖

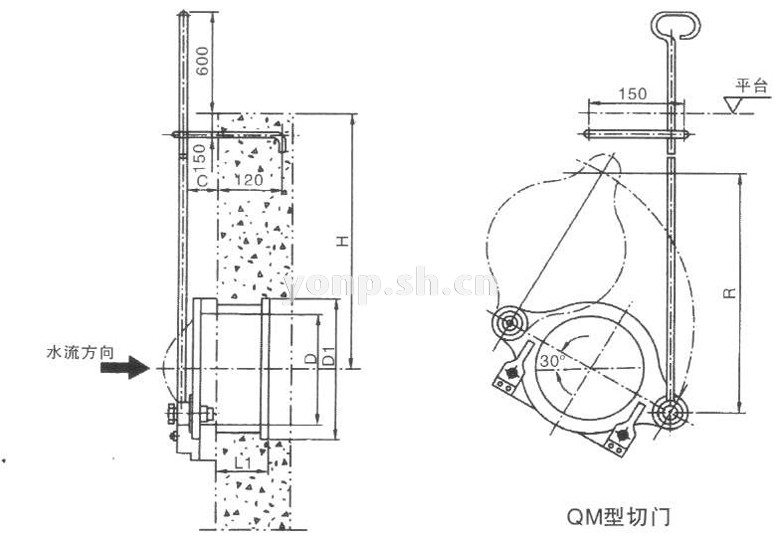

QM型切門 尺寸圖
QM型切門主要外形尺寸表 單位：mm
| 主要安裝尺寸 | 土建尺寸 | ||||||||
| 型號 | 口徑DN | D1 | C | L | R | D | Φd | L1 | Η |
| QM-150 | Φ150 | Φ182 | 48 | 63 | 370 | 250 | Φ16 | 100 | 該 井 深 確 定 |
| QM-200 | Φ200 | Φ230 | 58 | 100 | 430 | 300 | Φ16 | 150 | |
| QM-300 | Φ300 | Φ 342 | 58 | 120 | 700 | 400 | Φ16 | 175 | |
| QM-400 | Φ400 | Φ476 | 58 | 120 | 800 | 530 | Φ20 | 175 | |
| QM-450 | Φ450 | Φ526 | 58 | 120 | 900 | 580 | Φ20 | 175 | |
| QM-500 | Φ500 | Φ580 | 58 | 120 | 930 | 630 | Φ20 | 175 |
1、訂貨時請注明產品的型號和規格，
2、特殊要求，本廠可以專門設計制造。
QM型切門用戶訂購提示：
1）、請?zhí)峁┠栌嗁?gòu)的污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、QM型切門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的QM型切門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：QM型切門使用說明書
