ZPM型鑄鐵拍門

用途

該拍門(止回閥)，多用于給水排水和污水處理工程的各種管道和水渠道。用以溢流或止回介質。也可用作各種豎井井蓋。

特點

該拍門系由體、蓋及鉸鏈構件組成。其啟閉力來自水源壓力，不需人工操作。該拍門內的水壓大于拍門外側壓力，則開啟；反之則關閉, 以達到溢流和止回作用。

性能

公稱壓力：0.1MPa; 適用介質：水、河水、污水、海水； 適用溫度：≤50℃ 主要零件材質：灰鑄鐵

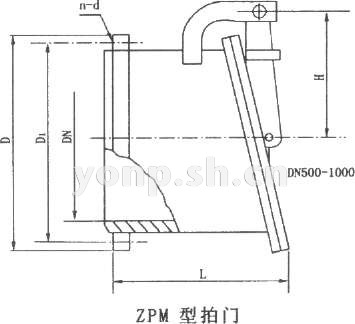

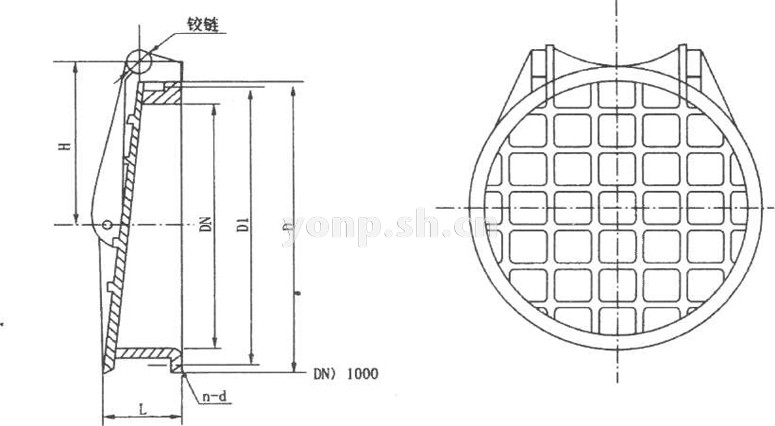

主要零件外形及連接尺寸表 單位：mm

DN	L	D	D1	b	n-d	Η	質量
500	300	670	620	34	20-25	330	195
600	350	780	725	36	20-30	385	283
700	440	895	840	40	24-30	445 ^	395
800	440	1010	950	44	24-34	500	425
900	450	1110	1050	46	28-34	550	546
1000	450	1220	1160	50	28-34	605	648
1100	500	1320	1260	52	32-34	655	770
1200	500	1450	1380	56	32-41	720	816
1400	600	1675	1590	62	36-48	830	977
1500	600	1775	1690	65	40-48	880	1446
1600	700	1915	1820	68	40-54	950	2087
1800	750	2115	2020	72	44-54	1050	2710
2000	800	2325	2230	74	48-54	1160	3550

ZPM型鑄鐵拍門用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZPM型鑄鐵拍門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZPM型鑄鐵拍門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZPM型鑄鐵拍門使用說明書
