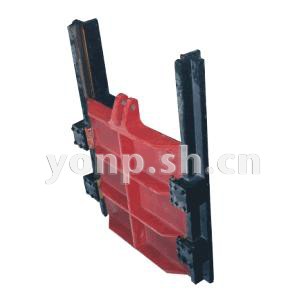

ZMQF型鑲銅鑄鐵方閘門

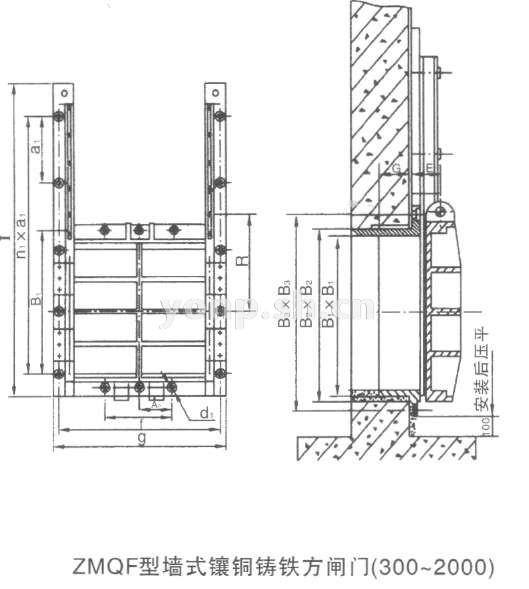

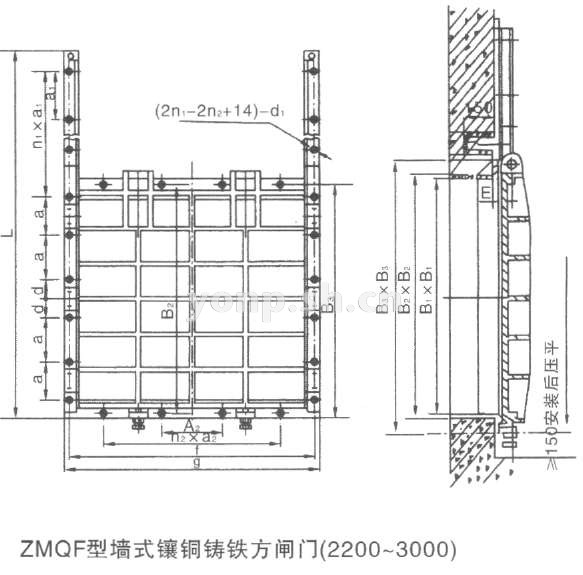

尺寸圖

ZMQF型墻式鑲銅鑄鐵方圓閘門外形尺寸表 單位

DN規格/尺寸	B1	B2	B3	G	Ε	d1	f	g	5xa	N1xal	N2xa2	I	單雙吊點
300	300	380	-	50	55	Φ 18.5	416	456	-	2x280	-	685	單 吊 點
400	400	480	-	50	55	Φ 18.5	516	556	-	2x350	-	835
500	500	580	-	50	60	Φ 18.5	616	656	-	2x450	-	1060
600	600	700	-	70	60	Φ 24	750	790	-	3x300	-	1160
700	700	800	-	70	75	Φ 24	850	890	-	3x350	-	1260
800	800	900	-	80	83	Φ 24	960	1010	-	3x400	-	1450
900	900	1000	-	80	83	Φ 24	1060	1110	-	3x450	-	1600
1000	1000	1100	-	80	83	Φ 24	1160	1210	-	4x500	-	1900
1200	1200	1300	1360	90	83	Φ 28	1370	1430	-	6x400	1 x450	2765
1400	1400	1540	1570	90	100	Φ 28	1580	1650	-	6x500	1 x500	3315
1500	1500	1640	1670	90	100	Φ 28	1680	1750	-	6x500	1 x500	3415
1600	1600	1740	1770	100	100	Φ 28	1780	1850	-	6x500	2x500	3515
1800	1800	1940	1970	100	105	Φ 28	1980	2050	-	6x600	2x600	3815
2000	2000	2140	2180	120	135	Φ 28	2200	2270	-	9x400	4x400	4150
2200	2200	2500	2400	150	117	Φ 28	2400	2500	5x420	4x500	4x400	4450
2400	2400	2700	2600	150	120	Φ 28	2600	2700	5x505	5x400	5x400	5135
2500	2500	2800	2750	150	125	Φ 28	2700	2800	5x525	5x400	5x400	5250
2600	2600	2900	2800	150	130	Φ 28	2800	2900	5x575	5x500	5x400	5370	雙 吊 點
2800	2800	3100	3000	150	130	Φ 28	3000	3100	5x625	5x500	5x450	5450
3000	3000	3300	3200	150	145	Φ 28	3200	3300	5x675	5x600	5x500	6175

注：本閘門的閘板結構為平扳形(ZMQF-I ),如需拱形(ZMQF-Ⅱ）請另外注明。

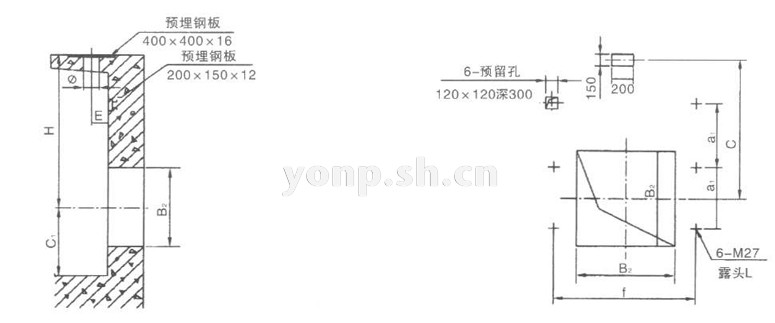

ZMQF型鑲銅鑄鐵方閘門預埋件及預留孔基礎圖(300x300-500x500)

預埋件和預留孔基礎圖尺寸表 單位

規格	基礎尺寸					預留尺寸
	C	B2	Ε	f	a1	L	C1	Φ	Η
300	600?2000	390	55	416	140	100	500	80	根據用戶要求確定
400	750-2000	480	55	516	175	115	550	80
500	900-2000	580	60	416	225	115	600	100

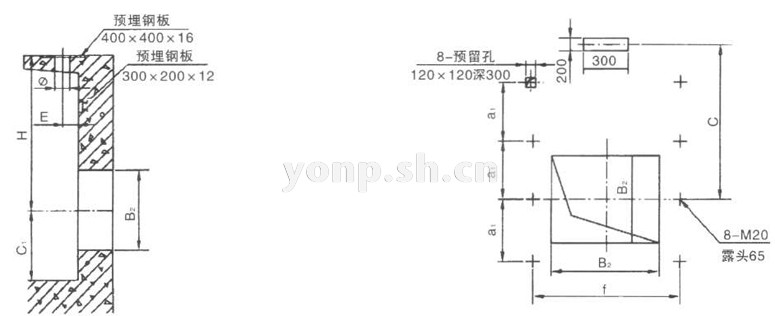

ZMQF型鑲銅鑄鐵方閘門預埋件及預留孔基礎圖(600 x 600-1000 x 1000)

預埋件和預留孔基礎尺寸表

規格	基礎尺寸					預留尺寸
	C	B2	Ε	f	a1	C1	Φ	Η
□ 600	1050-2500	700	70	750	300	650	100	根據 用戶 要求 確定
□ 700	1200-2500	800	70	850	350	700	100
□ 800	1400-2500	900	80	950	400	750	120
□ 900	1550-2500	1000	80	1060	450	800	120
□1000	1700?2500	1100	80	1160	500	900	150

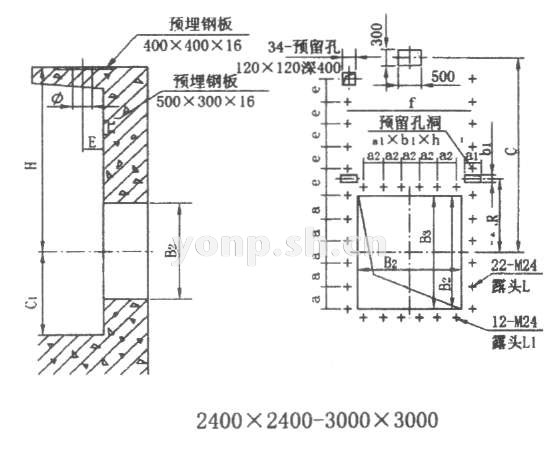

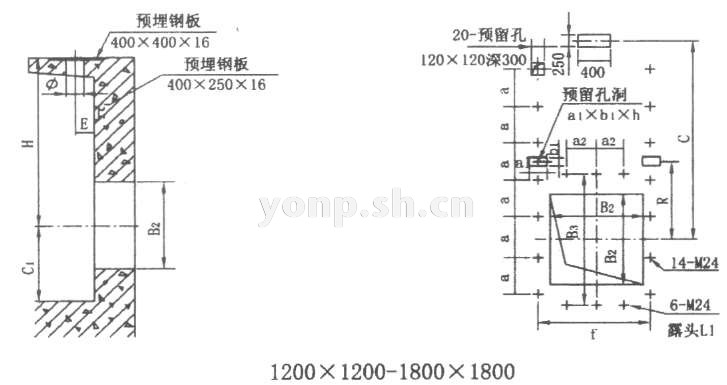

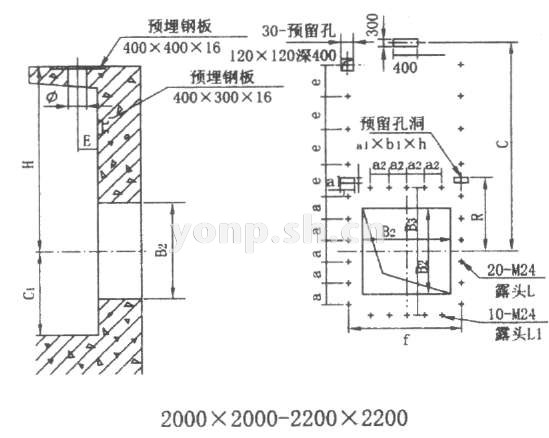

ZMQF型墻式鑲銅鑄鐵方閘門預埋件及預留孔基礎圖(1200x1200-3000x3000)

鑲銅鑄鐵方閘門預埋件及預留孔基礎尺寸表 單位：mm

規格	基礎尺寸									預留孔洞	螺栓露頭		預留尺寸
	a2	B2	Ε	R	B3	f	a	e	C	axb1xh	L	L1	C1	Φ	Η
□1200	/	1300	100	825	1360	1370	400	400	2000-3000	160x110x110	130	40	1000	160	根 據 用 戶 要 求 確 定
□1400	/	1540	100	955	1570	1580	300	400	2400-3000	160x120x110	130	40	1150	160
□1500	/	1640	100	1015	1670	1680	500	500	2500-3000	160x120x110	130	40	1200	160
□1600	530	1740	105	1085	1770	1780	530	530	2600-3000	180x130x120	130	40	1250	160
□1800	600	1940	105	1140	1970	1980	600	600	3000	180x130x120	140	45	1350	160
□2000	400	2140	135	1250	2180	2200	400	400	3400	200 x130x140	140	55	1450	160
□2200	400	2500	119	1300	2400	2400	420	500	3700	300 x120x150	155	55	1650	200
□2400	400	2700	120	1380	2600	2600	505	400	4000	300x 120x150	155	55	1750	200
□2500	400	2800	130	1425	2750	2750	525	400	4150	300 x120x150	155	55	1800	200
□2600	400	2900	130	1525	2800	2800	575	500	4300	300x 120x150	160	55	1850	200
□2800	450	3100	130	1600	3000	3000	625	500	4600	300 x120x150	160	55	1950	200
□3000	500	3300	145	1725	3200	3200	675	500	4900	300x 120x150	165	55	2050	200

ZMQF型鑲銅鑄鐵方閘門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、ZMQF型鑲銅鑄鐵方閘門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的ZMQF型鑲銅鑄鐵方閘門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：ZMQF型鑲銅鑄鐵方閘門使用說明書
