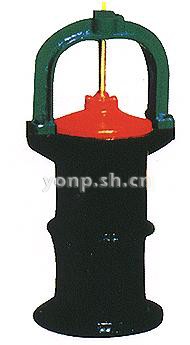

PNF型排泥閥

用途

PNF型排泥閥又名蓋閥，一般常用于城市水廠、污水處理廠的沉淀池底排放污泥用。PNF型排泥閥的適用介質為污水，介質旳溫度一 般應小于50℃,其工作水深小于10米。

結構特點

閥蓋自帶螺桿，水深度淺時可直接用手柄操作；
閥板成錐拱形，自帶導向，開啟操作力小；螺桿及密封面采用錫青銅，耐腐、耐磨?？膳c手電兩用啟半閉機配套使用進行微機控制。

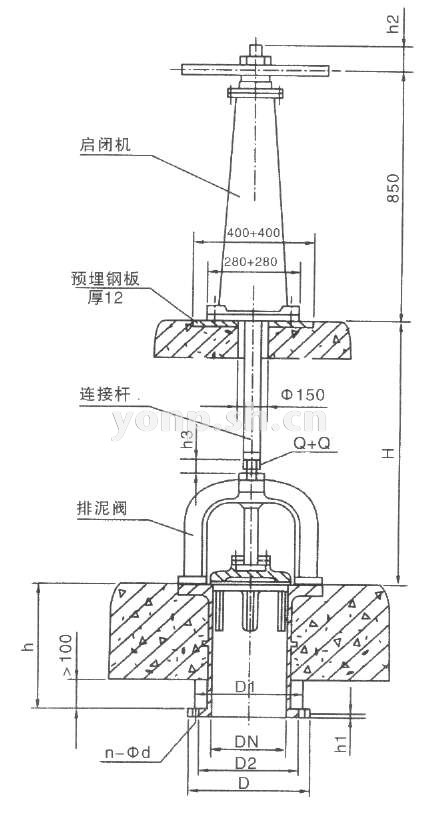

PNF型排泥閥外形尺寸表 單位：mm

型號	口徑DN	D2	D1	D	h	H1	h2	h3	n-φd	Q+Q
PNF-150	150	217	247	285	200	3	30	45	8-18	22x22
PNF-200	200	256	299	342	200	3	30	45	8-18	22x22
PNF-300	300	362	414	464	300	4	45	45	10-21	25x25
PNF-400	400	466	524	582	450	4	60	60	12-28	25x25
PNF-500	500	572	639	706	450	4	60	60	12-28	28x28

訂貨須知

1、訂貨時，用戶應注明沉淀池的深度(即圖示的Η值)，以確定連接軸的長度尺寸；
2、PNF型的排泥閥的操作方式一般為手動型式，如用戶需要采用電動型式，請在訂貨時注明；
3、表中所示的法蘭尺寸系普通規格，用戶如需配特殊旳法蘭尺寸，請在訂貨時注明。

PNF型排泥閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、PNF型排泥閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的PNF型排泥閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：PNF型排泥閥使用說明書
