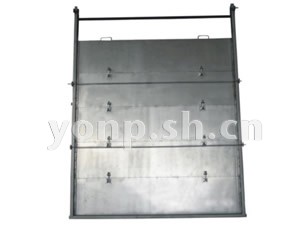

B(P)DCB不銹鋼(碳鋼)疊式止水插板

用途

該插板廣泛適用于水廠、污水處理廠、電廠等行業。

特點

該插板閥安裝在大型水渠(池)中，同起吊架一起作啟閉設備用。需要截流時，起重設備通過起吊架，將插板逐塊吊入框架槽中，當插板 到位后，起吊架吊鉤自動脫離插板。 插板在介質壓力下自動復位密封。需要開閥時，用起重設備和起吊架將插板逐塊吊出，操作方便可靠。

性能

工作水頭：2~10m水柱
適用介質：水、源水、污水、海水
適用溫度：≤50℃
I型為單塊插板，II型為疊式多塊插板，配套起吊架型號為QDW型

主要零件材質

柜架：不銹鋼、碳鋼 止板：不銹鋼、碳鋼 泄漏量：2.1L/mm ? mx塊數

主要外形及連接尺寸表 單位：mm

DNx(m) LxN	L	I	Η	H1	nχ h1	B1	L1	Β	D	質量
1.5x3.7	1500	1712	3696	1200	3x1000	580	1900	360	30	1609
1.5x5.0	1500	1712	5496	1200	5x1000	580	1900	360	30	2200
2.0x5.0	2000	1712	5496	1200	5x1000	580	1900	360	30	2960
2.2x6.0	2200	2412	6796	1200	6x1000	580	2600	360	30	3300
3.0x6.0	3000	3212	6796	1200	6x1000	580	3400	360	30	4600
4.0x3.0	4000	4260	3496	1200	3x1000	650	4500	420	30	3900
4.0x5.0	4000	4260	5496	1200	5x1000	650	4500	420	30	5200

注：本閥可根據用戶要求尺寸制造
