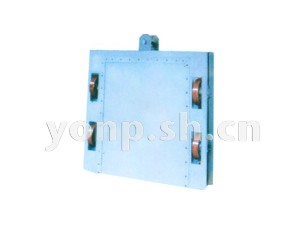

B（P）SCB不銹鋼（碳鋼）止水插板

用途

該止水插板適用于自來水站、污水處理廠和工業廢水處理廠的水渠或沖洗陰溝處，切斷或控制水流。

性能

≤500x500,規格在門的上部添一個手提槽，
> 500 x 500,則按有兩個操作手柄；

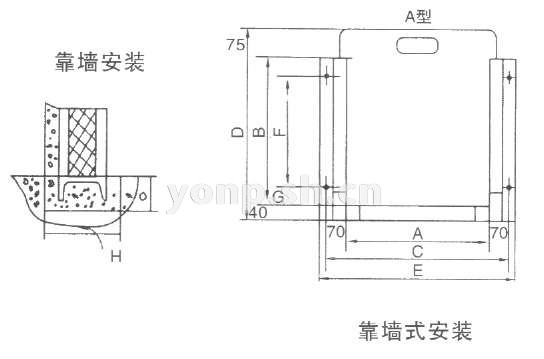

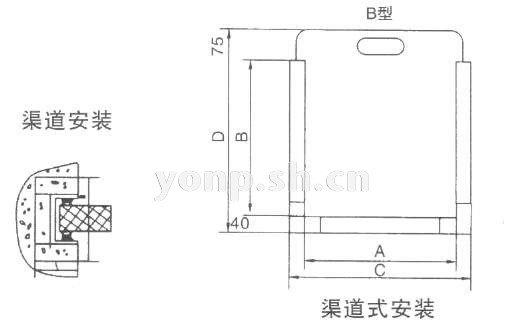

該插板分靠墻安裝(A型)和渠道安裝(B型)兩種；
適用溫度：≤ 80℃ 泄漏量：<2.1L/mm．m

主要零件材質

框架：不銹鋼、碳鋼
止板：不銹鋼、碳鋼、工程塑料

主要外形及連接尺寸表 單位：mm

DN	A	Β	D	Η	L	靠墻安裝					渠道安裝
						C	Ε	F	G	質量	C	質量
150x150	150	150	190	120	70	260	290	75	25	9	230	8
200x200	200	200	240	120	70	310	340	125	25	10	280	9
250x250	250	250	290	120	70	360	390	175	25	13	330	12
300x300	300	300	340	120	70	410	440	200	50	16	380	15
350x350	350	350	390	120	70	460	490	250	50	21	430	19
400x400	400	400	440	120	70	510	540	300	50	25	480	23
450x450	450	450	490	120	70	560	590	350	50	31	530	29
500x500	500	500	540	120	70	610	640	400	50	37	580	35
600x600	600	600	643	140	70	740	780	400	-	49	680	45
700x700	700	700	743	140	70	840	880	500	-	63	780	59
800x800	800	800	843	140	70	940	980	600	-	85	880	80
900x900	900	900	943	140	70	1040	1080	700	-	99	980	93

注：本閥可根據用戶要求尺寸制造。

B（P）SCB不銹鋼（碳鋼）止水插板用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、B（P）SCB不銹鋼（碳鋼）止水插板產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的B（P）SCB不銹鋼（碳鋼）止水插板使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：B（P）SCB不銹鋼（碳鋼）止水插板使用說明書
