QS、QY、QD系列啟閉機

簡介

QS、QD型系列啟閉機采用螺旋轉絲桿傳動，其結構緊湊合理，啟閉重力大，品種全，廣泛應用于各類給排水工程和水利工程中閘門、 堰門等設備的啟閉。

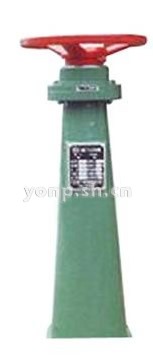

QSL型手輪式啟閉機結構簡單，使用維護方便，常用于小啟閉的閘門、堰門啟閉。 QSY型手搖式啟閉機性能可靠，為中小啟閉力的閘門、堰門理想之啟閉設備。
QD型系列手電兩用啟閉機是一種全方位多功能啟閉機，其具有以下幾個明顯優點：1、安全性能高，具有扭矩保護和行程限位雙重防 護措施；2、操作方便，可實現遙控和現場操作，單臺控制和集中控制等多種控制形式；3、有開度指示，精確可靠，有開閉燈光信號指示； 4、電動裝置可選用普通型、戶外型、防曝型及原裝進口、引進技術國產等多種形式，可適應各種不同環境的需要。
QY型系列液壓啟閉機采用液壓缸的往復運動，實現對平板閘門、快速平板門、弧形門及人字門等閘門的啟閉，特別適用大型閘門的啟 閉，它具有極限位置保護和過載保護，緩沖，鎖定調速等功能，具有造價低，安裝方便，操作簡單，動作靈活，使用壽命長等特點。

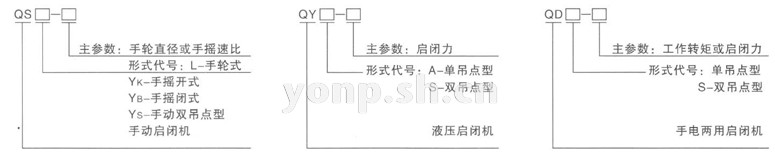

型號編制說明

啟閉力簡易計算

1、啟門力：W啟=F+Q+QS (Ν)
其中：F=p μ =vab(e+1/2b)sina (Ν)
式中：Q-閘板自重(kgx10) (Ν)
F-由于水壓產生的閘板與閘座之間的靜摩擦力（N)
ρ-作用于閘板上的水壓 （Ν)
a、b-進水口寬度和高度 （cm）
e-閘門上止水沿至電高水位距離 （cm) a-閘門板安裝平面與水面的夾角， 一般a=90°
2、閉門力：W閉=F-Q-QS (Ν)
QS-閘桿自重(kg x10) (Ν)
ν-水質雙重 （Ν）
μ-閘板與閘座間摩擦系數，一般μ=0.3 (N/cm3)

QS、QY、QD系列啟閉機用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、QS、QY、QD系列啟閉機產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的QS、QY、QD系列啟閉機使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：QS、QY、QD系列啟閉機使用說明書
