PZ配水閘門

安裝

1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免曰 曬雨淋。閥門部件應避免沾染油脂。防止橡膠老化變質。
2、在藻注井壁時，予留短管孔和支承閘閥的橫鋼孔，泵房地 面予留操縱臺基礎孔。
3、連接閘閥和短管的法蘭(中間加橡膠墊)把短管穿入予留孔 中，借閘閥的外露閘桿找好垂直度，固定支撐槽鋼。
4、操縱臺就位后，按本說明書要求尺寸提升絲桿。
5、核對閥桿至絲桿間的連接桿長度，裝上連接桿，再校對一 下垂直度，把操縱臺和短管固定。

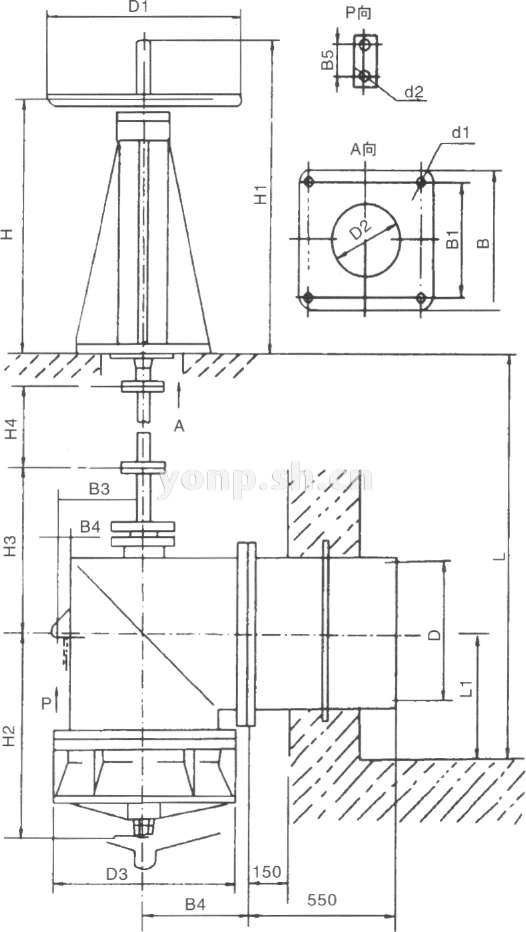

6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。 PZ型配水閘閥外形及安裝尺寸 不同L值時連接桿長度H4

型號	L
	5000	5400	4000	3500
PZ-400 PZ-500	3780	3280	2780	2580
PZ-600	3510	3010	2510	2010
*PZ-600
PZ-1000	3120	2820	2120	1620
PZ-1200	3040	2540	2040	1540

安裝尺寸表

型號	操縱臺							制閥								短管		操作	質量
	Β	Β1	D2	d1	D1	Η	H1	D2	B3	B4	Bs	d2	D3	H2	H3	D	L	行程	帶短管	不帶短管
PZ-400	350	300	180	19	500	750	965	330	235	27	60	15	540	580	635	400	250	168	335	275
PZ-500								380	285				640	630		500	300	193	410	330
PZ-600					600		1403	450	345	35	80	19	740	720		600	350	218	600	480
PZ-600								550	445				940	885	815	800	450	250	830	675
PZ-1000	300	400	250	22	700	900	1246	670	548	36	100	23	1175	966	1076	100	550	268	1300	1072
PZ-1200							1298	780	652	40	120		1375	1080	1106	1200	650	396	1446	1721

注：D2為操縱臺底面凸起部分尺寸，基礎予留孔應大于此數。

其它

1、成套供應范圍：操作臺一件、閘閥一件、短管一件、連接一件用于閘閥和短管法蘭聯接的膠墊一件，螺栓(帶螺母)一組，用于聯接閥 桿、連接桿、操縱臺絲杠的螺栓(帶螺母)兩組，定貨時未規定聯接桿長度的，按最大長度供貨。
2、隨機技術文件：產品合格證一份，裝箱單一份。
3、質量保證：在過流零件的材質符合輸送介質的要求，用戶恰當?shù)刈袷乇９芎褪褂靡?guī)則的條件下，從本廠發貨之曰起的十八個月內， 連續運轉不超十二個月。產品因制造不良而發生損壞或不能正常工作時，本廠免費為用戶更換或修理產品或零件，易損件磨損不在此限。

PZ配水閘門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、PZ配水閘門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的PZ配水閘門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：PZ配水閘門使用說明書
