CM型鑄鐵潮門

鑄鐵閥門又稱拍門，是安裝在江河岸邊排水管出口處的一種單向閥，當江河潮位高于出水管口，且壓力大于管內壓力時，潮門面板自動關閉，以防江河潮水倒灌進排水管道內。

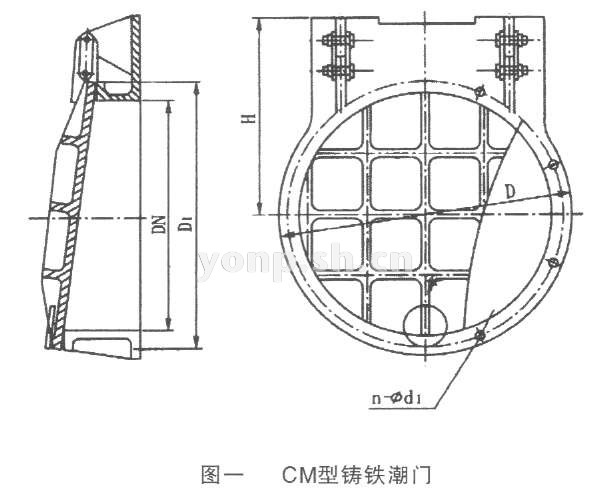

CM型鑄鐵潮門外形及預埋件和預留孔尺寸表 單位：mm

型號	主要安裝尺寸					預埋件及預留孔尺寸
	口徑DN	Η	D1	D	n-Φd1	L	n-axb	n-d2
CM-200	Φ200	250	Φ320	Φ400	4-Φ18	45	4-100x180	4-M16
CM-300	Φ300	280	Φ400	Φ440	6-Φ18	45	6-100x180	6-M16
CM-400	Φ400	298	Φ520	Φ598	6-Φ22	50	6-100x180	6-M20
CM-450	Φ450	360	Φ565	Φ620	8-Φ28	50	8-100x180	8-M24
CM-500	Φ500	430	Φ665	Φ710	8-Φ28	50	8-100x180	8-M24
CM-600	Φ600	480	Φ725	Φ780	8-Φ28	55	8-100x180	8-M24
CM-700	Φ700	600	Φ840	Φ896	12-Φ28	55	12-100x180	12-M24
CM-800	Φ800	650	Φ950	Φ1016	12-Φ30	60	12-100x180	12-M27
CM-900	Φ900	700	Φ1020	Φ1080	12-Φ30	60	12-100x180	12-M27
CM-1000	Φ1000	720	Φ1160	Φ1230	12-Φ30	60	12-100x180	12-M27
CM-1200	Φ1200	1000	Φ1380	Φ1470	16-Φ40	65	16-120x220	16-M32
CM-1400	Φ1400	1100	Φ1590	Φ1700	16-Φ45	65	16-120x220	16-M36
CM-1800	Φ1800	1300	Φ2020	Φ2114	22-Φ48	65	22-120x220	22-M42
CM-2000	Φ2000	1500	Φ2230	Φ2325	24-Φ50	65	24-120x220	24-M42

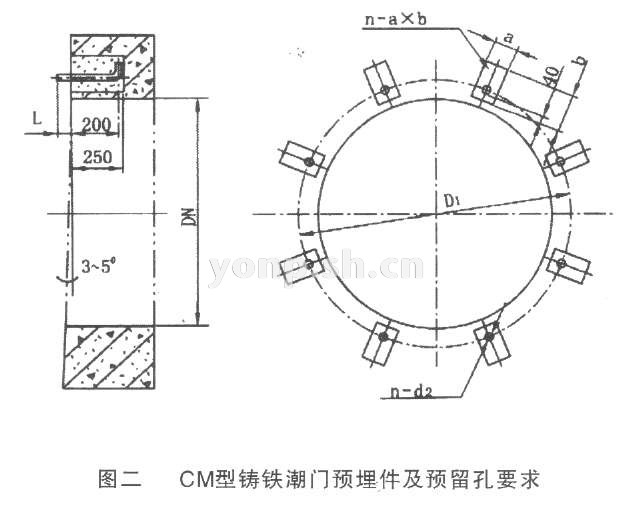

1、安裝時土建應做3° ~ 5°傾角；2、地腳螺栓用戶自備；3、當裝于泵站壓力管上時，應特殊訂貨；4、對材質或防腐有特殊要求可協商訂貨。

CM型鑄鐵潮門用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/wsclzyf.html">污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、CM型鑄鐵潮門產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的CM型鑄鐵潮門使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CM型鑄鐵潮門使用說明書
