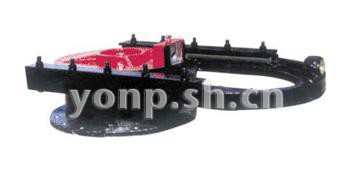

HF型滑閥

滑潤可安裝于各種水池或水井的管道上，功能同于鑄鐵鑲銅閘門，滑閥為手動操作，單向受壓，密封材質為銅合金耐腐，面磨，開啟 時有指針指示，直覺好。

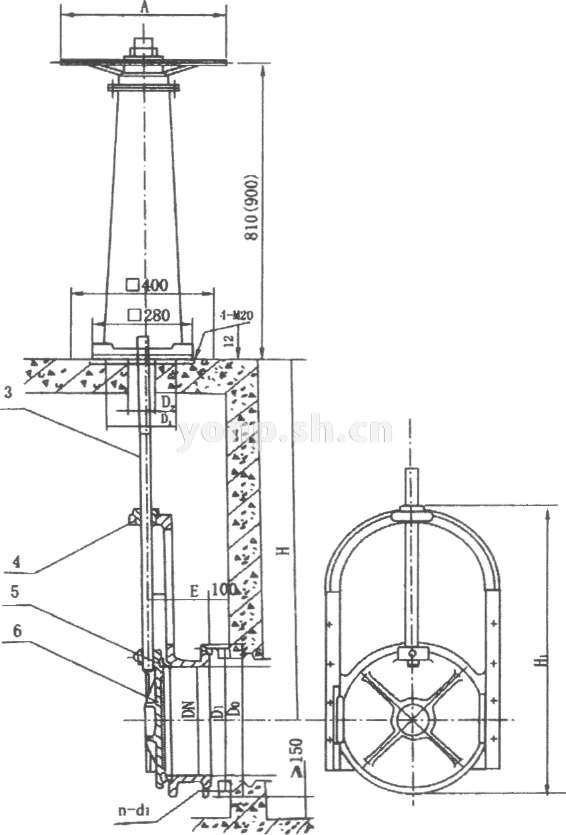

外形及連接尺寸表

規格/尺寸

DN

Do

D1

D2

D3

Η

Ho

Hi

H2

Ε

d

n-d1

HF300

Φ300

Φ440

Φ400

Φ120

Φ290

1500?5000

1380

885

865

242

Φ42

12-Φ23

HF400

Φ400

Φ565

Φ515

Φ120

Φ290

1500?5000

1480

885

1065

254

Φ42

16-Φ26

HF600

Φ600

Φ780

Φ725

Φ120

Φ290

1500?5000

1680

885

1490

295

Φ42

20-Φ30

HF800

Φ800

Φ1010

Φ950

Φ150

Φ 300

2000?5000

2030

905

2225

400

Φ60

24-Φ34

HF1000

Φ1000

Φ1220

Φ1600

Φ150

Φ300

2000?5000

2330

905

2305

345

Φ 70

28-Φ34

HF1200

Φ1200

Φ1450

Φ1380

Φ150

Φ 300

2000?5000

2430

905

2595

355

Φ70

32-Φ41

訂貨須知

1、訂貨時應型號規格，并注明H,不注明按最短尺寸。
2、本設備包含手輪啟閉裝置，若用戶需改用手電兩用啟閉機請參見相關樣本，并注明。
3、本設備與穿墻管連接法蘭尺寸見上表，本公司亦可按用戶標準生產。

HF型滑閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的污水處理專用閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、HF型滑閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供污水處理專用閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬SHYONP隨貨附件中的HF型滑閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：HF型滑閥使用說明書
