ZFL型錐形閥

結構特點及用途

ZFL型錐形閥由埋設管、閥體、套筒、電動裝置、絲桿、連桿等幾個部分組成，其結構為外套筒形式，即閥體固定。它是采用絲桿螺 母伸縮動作，帶動外套筒上下動作，達到閥門的啟閉目的。
本閥具有結構簡單，重量輕，布置緊湊，操作靈活，維護方便、運行可靠、啟閉力小等特點。本閥在泄流時噴出水舌為喇叭狀，空 中擴散摻氣、消能效果好，一般都不用做消能措施，如設置為淹沒式出流，測水下的消能也很簡單。它廣泛應用于水利、水電、水庫等工程上。

主要性能

規格	布置 形式	最大開度 m	檢修時 最大開度	設計水頭 m	最大流量 m/s	啟閉力 kn	電機功率 kw
DN800	45℃	0.40	480	60	13.5	8.7	3
DN1000	45℃	0.50	700	60	21.0	60	3
DN1200	45℃	0.58	810	60	30.3	73	4
DN1400	45℃	0.70	830	60	41.2	84	4
DN1600	45℃	0.74	930	60	53.8	95	5.5

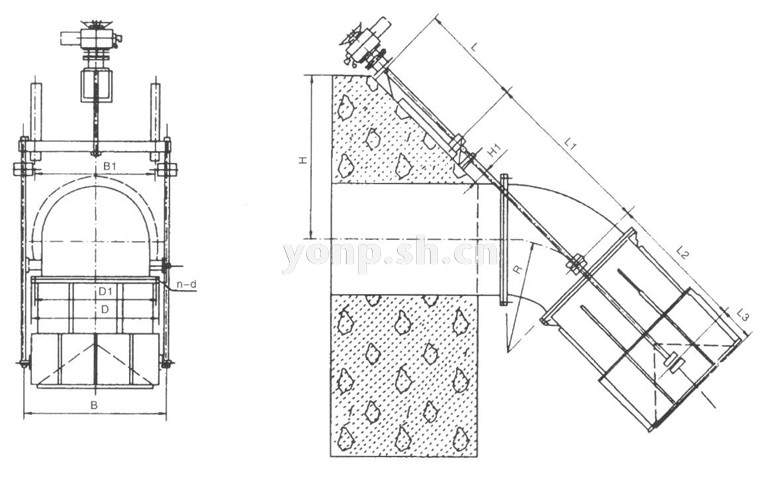

主要外形及連接尺寸表

DN	D	D1	n-d	A	Β	B1	L	L1	L2	L3	Η	H1	R	重量kg
800	1015	950	24-33	920	1250	830	740	1160	1152	148	1085	150	850	1210
1000	1230	1160	28-36	1260	1500	1250	1460	1930	1400	375	1828	200	1050	2935
1200	1455	1380	32-39	1434	1696	1400	1520	1925	1603	410	1872	200	1250	3200
1400	1675	1590	36-42	1660	1880	1600	1340	2210	1790	437	1894	200	1450	4900
1600	1915	1820	40-48	1866	2100	1700	1530	2130	2150	600	2060	200	1650	6605

注：本閥可按用戶要求設計制造
