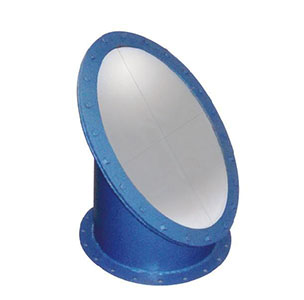

FBF防爆閥

結構特點及用途

該閥為鋼制焊結構，結構簡單，重量輕，性能可靠。主要由閥體、爆破片、壓蓋等組成，當系統壓力大于壓力時，爆破片自行破裂，防止系 統發生爆炸。本閥適用于建材、冶金、化工、電力等部門外，作為壓縮易爆氣體管道的卸壓裝置。

主要性能

適用介質：壓縮易爆氣體
工作溫度：≤300℃
使用壓力：0.1MPa

型號編制說明

FBF-防爆閥 I-斜裝 Π-正裝

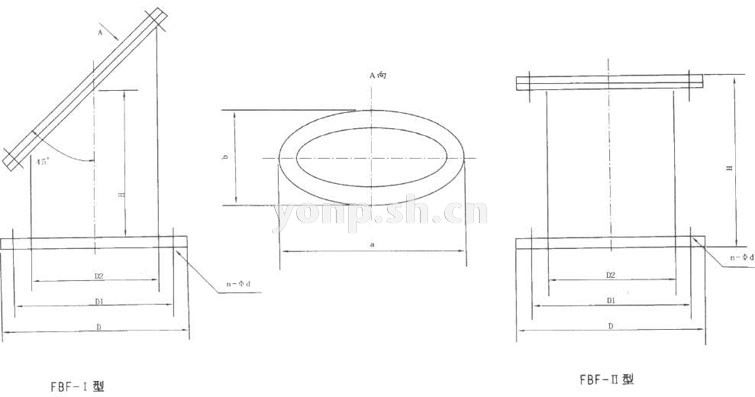

FBF型防爆閥主要外形及連接尺寸表

DN	D	D1	D2	Η	a	b	n	d	重量
200	285	245	212	200	422	334	8	14	41
300	425	385	325	300	582	447	12	18	27.8
350	477	435	377	350	655	499	12	18	32.8
400	536	490	426	400	724	548	16	18	40.3
450	588	540	478	450	799	600	16	18	47.0
500	649	600	529	500	871	651	20	18	54.6
600	750	700	630	550	1014	752	20	18	71.3
700	850	800	720	550	1140	842	20	22	91.5
800	950	900	820	600	1282	942	24	22	111
900	1050	1000	920	650	1424	1024	24	22	130
1000	1175	1120	1020	700	1640	1124	28	26	260
