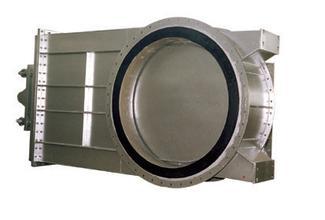

NCV型電動高溫調節閘閥

結構特點及用途

NCV型電動高溫調節閘閥，它與擺線輪減速器配套使用。在化工、冶金、建材等工業中對高溫管道中流動的介質進行自動調節與控制。 特別用于大口徑、大流量、低壓差的場合，它具有如下特點：流通能力大，動作靈敏穩定。執行機構力矩大，耐高溫性能強。

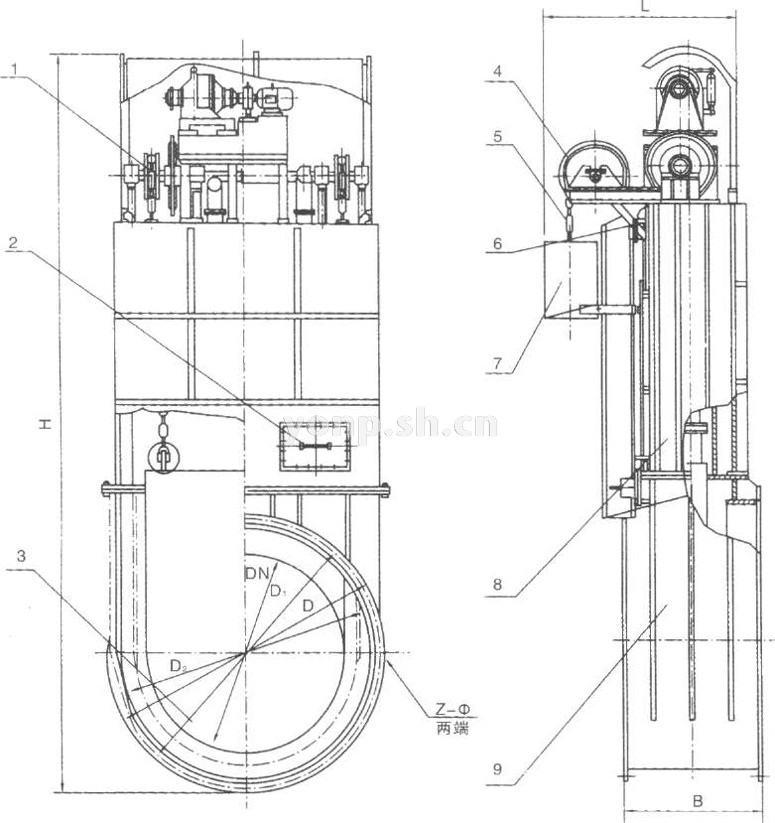

1、傳動組件 2、檢修門蓋3、閥板 4、滑板 5、起重用短環鏈6、行程開關 7、配重箱組件 8、閥體（一） 9、閥體(二)

技術性能

閘板上下移動速度	176m/min
最高工作溫度	800t；

主要外形及連接尺寸表

DN	D	Di	D2	Β	Η	L	Ζ-Φ
1350	1900	1830	1750	1000	5190	1500	40-Φ24
1600	2150	2080	2000	1000	5450	1500	44-Φ27
