YGT309密閉式斜插板閥

結構特點及用途

本閥適用于密閉性要求較高的除塵氣力輸送管道，調節或切斷物料流量的主要控制設備，具有結構簡單、重量輕、無卡阻、操作靈活 等優點，廣泛地應用于冶金、礦山、建材、玻璃等行業系統中，控制物料的流量調節或切斷作用。

主要性能

介質流速：≤18m/s 工作溫度：≤130℃；
適用介質：無粘度的粉塵氣體、固體粉料、小顆粒物料。
該閥可水平或垂直安裝，但氣流方向必須是、和閥體上的箭頭方向一致，水平管道上插板應以45°順氣流安裝，在垂直管道(氣流向上)上插板以45°逆氣安裝。其公稱直徑指管道外徑值。

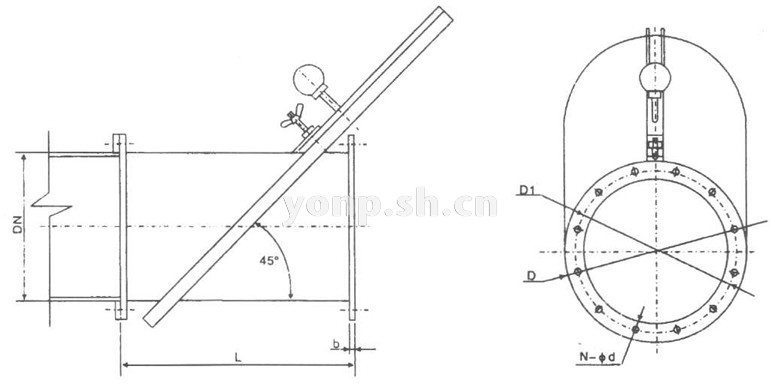

主要外形及連接尺寸表

型號	1	2	3	4	5	6	7	8	9	10	11	12
DN	100	125	140	150	180	200	210	220	250	280	300	350
D	196	221	236	246	276	296	306	316	346	376	396	446
D1	156	181	196	206	236	256	266	276	306	336	356	406
N-Φd	8-Φ10	8-Φ10	8-Φ10	8-Φ12	8-Φ12	8-Φ10	8-Φ12	8-Φ12	12-Φ14	12-Φ14	12-Φ14	12-Φ14
L	280	300	320	330	360	380	390	400	430	460	480	590
b	6						8
