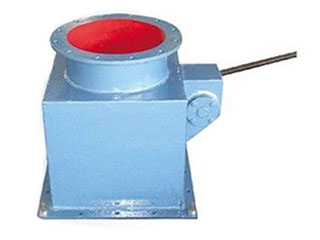

LS型錐形鎖風閥

LS型錐形鎖風閥

結構特點及用途

該錐形鎖風閥應泛適用于建材、礦山、煤炭、冶金、熱電等行業、用于物料輸送的自動調節及控制，防止野風的進入，確保系統正常運行。
該閥采用錐形鎖風式，性能可靠，具有自動鎖風落料的功效，落料的頻率依據工況要求，通過調整重心來實現。

主要性能

適用介質	適用溫度	卸灰能力
粉塵物料	≤ 350℃	15-65T/h

D9/6/3 1 1/2 1-1PX保溫型電（氣、手）動高溫蝶閥尺寸圖

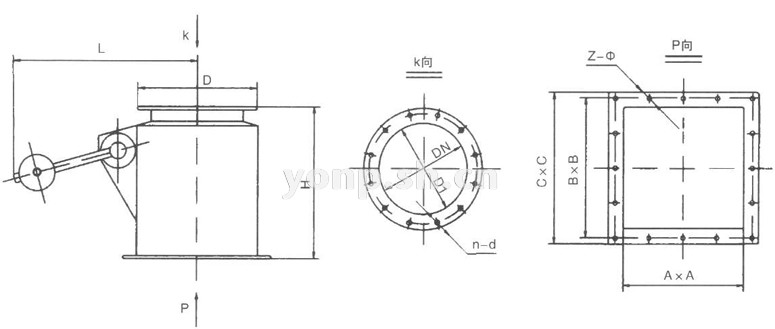

LS型錐形鎖風閥尺寸圖

主要外形及連接尺寸

DN	D	D1	Η	ΑxΑ	ΒxΒ	CxC	n-d	Z-Φ	L
200	300	260	400	300x300	360x360	400x400	12-Φ14	16-Φ14	500
250	350	310	450	350x350	410x410	450x450	12-Φ14	16-Φ14	550
300	400	365	500	400x400	460x460	500x500	12-Φ14	16-Φ14	600
350	450	415	550	450x450	510x510	550x550	12-Φ14	16-Φ14	650
400	500	465	600	500x500	560x560	600x600	12-Φ14	16-Φ14	815
500	600	565	700	600x600	665x665	710x710	12-Φ14	16-Φ14	870
