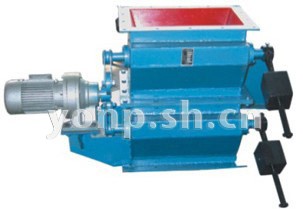

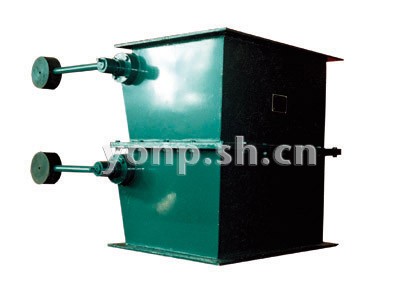

電液動、氣動（電動、重錘）單（雙）層卸灰閥

結構特點及用途

本卸灰閥是一種新型的除塵理想設備，能和各種執行機構合配套使用，滿足不同的場合和工礦的要求。具有卸灰徹底、密封性好、重 量輕、結構簡單、動作靈敏等特點。廣泛應用于礦山、電力、冶金、建材、化工、輕工等行業。
本卸灰閥與智能控制器組合使用，具有卸灰間隔時間可調、故障自動報警、卡料自動排除、電機自動保護等功能，同時還可實現遠控、 集控和與微機控制、現場控制。

主要性能

適用溫度：≤100℃; ≤150℃；≤300℃
適用介質：固體小顆粒，粉末物料
電源電壓：380V.AC 氣源壓力：0.4-0.6Mpa 啟閉時間：1-60秒可調節

規格	圓形	Φ150	Φ200	Φ300	Φ400	Φ500	Φ600	Φ700
	方形	150x150	200x200	300x300	400x400	500x500	600x600	700x700
卸灰能力m3/h		1.5-20	2.5-30	5-40	8-55	12-75	17-100	25-150
電動卸灰閥	電動推桿型號	DTI6320-M	DTI10020-M		DTI30020-M		DTI30040-H
	功率KW	0.25			0.37		0.55
電液動卸灰閥	電液動推桿型號	DYTZ250-20		DYTZ700-30		DYTZ450-20	DYTZ700-20	DyTZ700-40
	功率KW	0.37		0.55		0.75
氣動卸灰閥	氣動推桿型號	QGB6320	QGB6330	QGB8030	QGB10030	QGB12530	QGB16030	QGB20030
	耗氣量(升）	1.25	1.9	3	4.7	7.4	12	18.8

型號編制說明：口XF—I、Πa/bDy- 電液動Q-氣動D-電動Z-重鍾XF、卸灰閥I -單層、II-雙層 a—閥板為翻板式密封結構b-閥板為磨菇式密封結構

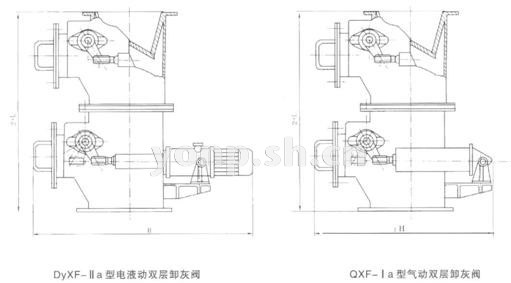

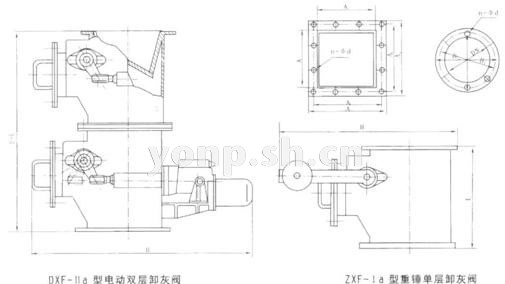

主要外形及連接尺寸表

DN (ΑΧΑ)	D (Α2ΧΑ2)	D1 (A1XA1)	n-Φd	L	Η				質量
					電動	電液動	氣動	重鍾	電動	電液動	氣動	重鍾
Φ150	Φ260	Φ255	8-Φ18	290	700	700	600	550	150	180	120	80
Φ200	Φ320	Φ280	8-Φ18	375	755	755	680	700	180	210	150	100
Φ300	Φ440	Φ395	12-Φ22	450	860	860	750	800	260	330	210	160
Φ400	Φ540	Φ495	16-Φ22	550	970	970	900	1050	310	410	380	190
Φ500	Φ645	Φ600	20-Φ22	650	1070	1070	1000	1150	400	480	420	310
Φ600	Φ755	Φ705	20-Φ26	800	1460	1460	1250	1300	540	620	500	410
Φ700	Φ860	Φ810	24-Φ26	900	1560	1560	1400	1450	690	770	610	500
150X150	260X260	225X225	8-Φ18	290	700	700	600	550	160	190	130	86
200X200	320X320	280X280	8-Φ18	375	755	755	680	700	190	220	160	110
300X300	440X440	395X395	12-Φ22	450	860	860	750	800	270	340	220	170
320X320	455X455	415X415	12-Φ22	460	890	890	850	900	300	390	260	190
400X400	540X540	495X495	16-Φ22	550	970	970	900	1050	325	420	390	200
500X500	640X640	600X600	20-Φ22	650	1070	1070	1000	1150	440	510	430	320
600X600	755X755	705X705	20-Φ26	800	1460	1460	1250	1300	560	660	530	440
700X700	860X860	810X810	24-Φ26	900	1560	1560	1400	1450	690	770	610	540

注：
1. 表中尺寸L為單層卸灰閥（I型)尺寸，雙層卸灰閥（Π型)的L和質量是表中數據的2倍，其余相同。
2. 電動、電液動、氣動推桿接線圖、技術參數見"附錄"。
3. 本閥可按用戶要求設計制造。
4. 需附件請?jiān)诤贤凶⒚?如控制箱)。
