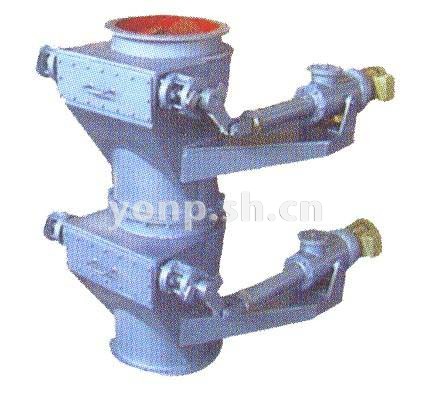

S D/Dy CF-1智能電液、電動插板式雙層卸灰閥

結構特點及用途

本閥是我公司在翻扳式卸灰閥和插板閥基礎上利用計算機程序控制研制而成的一種智能控制卸灰閥，能夠?qū)崿F(xiàn)遠控、集控或現場控 制，并能微機聯接。
本閥是以電動、電液動推桿作動力源，具有卸灰間隔時間可調、故障自動報警、自動處理、電機自動保護等功能，同時具有耐磨好、 密封可靠、啟閉靈活、操作簡單、使用方便、能在惡劣的工作環境下使用、使用壽命長等特點。本閥廣泛應用于冶金、礦山、建材、電力、化工等工業生產部門。

主要性能

公稱壓力：0.05MPa
適用溫度：-20 ~ 300℃
處理物料比重：0.8~2.5t/m3 閥處理量：0-300t/h處理量小時，可間歇
驅動方式：DYT型電液推桿、DT型電動推桿
控制方式：智能控制或手動操作
閥全程動作時間：1-60分鐘時間可調
故障報警：自動報警，卡料自動排除

主要零件材料

閥門	插板	執行裝置	智能控制器
碳素結構鋼	16Μη	電動(電液動)推桿	可編程序器和單片機處理器

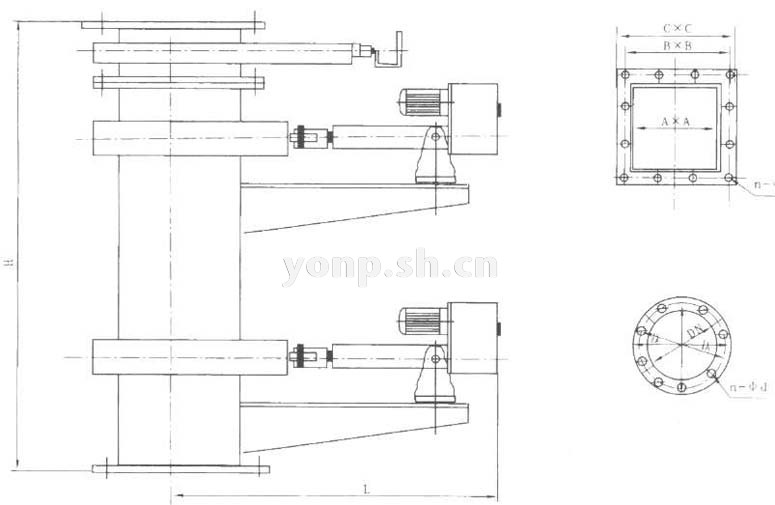

插板式雙層卸灰閥主要外形及連接尺寸表

DN	D	D1	n-Φd	L	Η	ΑΧΑ	ΒΧΒ	CXC	n-Φd1
150	226	196	8-Φ11	800	1000	150x150	200x200	230x230	8-Φ11
200	280	245	8-Φ11	880	1000	200x200	250x250	290x290	8-Φ11
250	340	300	12-Φ13	1000	1300	250x250	300x300	340x340	12-Φ11
300	390	350	12-Φ13	1100	1300	300x300	360x360	400x400	12-Φ13
400	490	450	16-Φ13	1280	1400	400x400	460x460	500x500	16-Φ13
500	600	560	16-Φ13	1500	1400	480x480	540x540	580x580	16-Φ13
600	700	660	20-Φ15	1700	1600	500x500	560x560	600x600	20-Φ15
700	800	760	20-Φ15	1920	1600	660x660	740x740	780x780	20-Φ15
