LC-Ⅰ（Ⅱ）調節插板閥

結構特點及用途

門結構筒單、操作自如、閥板采用優質碳素鋼板、滑動靈活、插抽省力、密封性能良好、局部阻力損失小、維護保養拆裝 方便、不易變形。本閥分為I型和丨丨用于通同除塵、風力輸送及排風系統管路上調節流量。II型主要用于固體粉料輸送的調節流量 和切斷。

主要性能

公稱壓力：0.05MPa
介質流速：28m/s
適用溫度：≤300℃
適用介質：丨型為空氣、粉塵、氣體II型為固體粉料、晶體料等

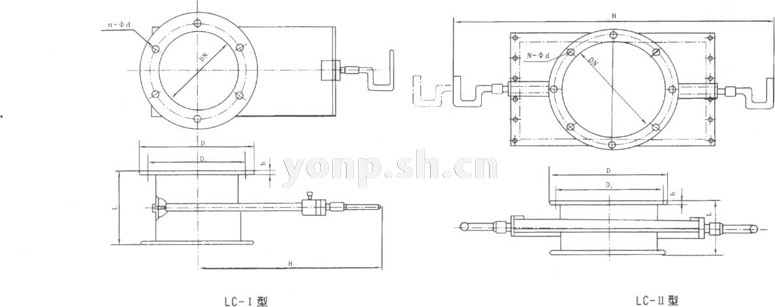

LC-I ( II )主要外形及連接尺寸表

DN	D	D1	b	Η	L	n-Φd	質量kg	DN	D	D1	b	Η	L	n-Φd	質量kg
80	150	120	6	240	80	4-Φ10	36	240	310	280	8	465	120	8-Φ10	291
90	160	130		255			60	250	320	290		480			310
100	170	140		270			98	260	330	300		495			340
110	180	150		285			110	280	350	320		510			360
120	190	160		300	100	6-Φ10	127	300	380	345		525	140	8-Φ12	380
130	200	170		315			140	320	400	365		540			400
140	210	180		330			150	340	420	385		555			420
150	220	190		345			167	360	440	405		1040			450
160	230	200	8	360			175	380	460	425	10	1070			490
170	240	210		375			195	400	480	445		1110			550
180	250	220		380			210	420	500	465		1140	160		590
190	260	230		405			225	450	530	495		1210			630
200	270	240		420	120	8-Φ10	236	480	560	525		1270		12-Φ12	660
210	280	250		435			248	500	580	545		1310			690
220	290	260		450			262	530	610	575		1370			720
230	300	270		460			280	560	640	605		1400			750
