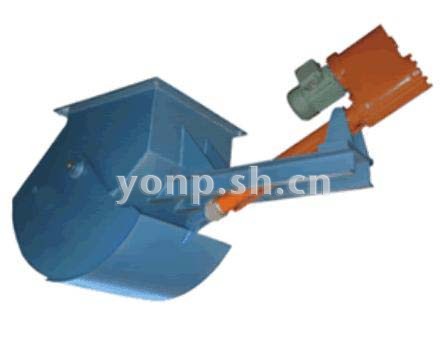

TDSZ電液動扇形閘門

結構特點及用途

本系列電液動扇形閘門是根據(jù)卸灰、卸料特點，用作各種料倉及水泥熟料除塵設備的理想卸料裝置。本閘門在出料口處設置 了防塵罩，避免了灰塵飛揚；采用電液推桿作動力源，取代缸傳動，節(jié)約了工程投資成本；閥體采用階臺結構，減少了料流沖 擊；閥體關鍵部位鋪設柵欄結構的耐磨襯扳，減少了襯板直接磨損。

主要性能

適用介質：干燥粉塵
工作溫度：≤150℃
卸灰量：6 ~ 80m3/h

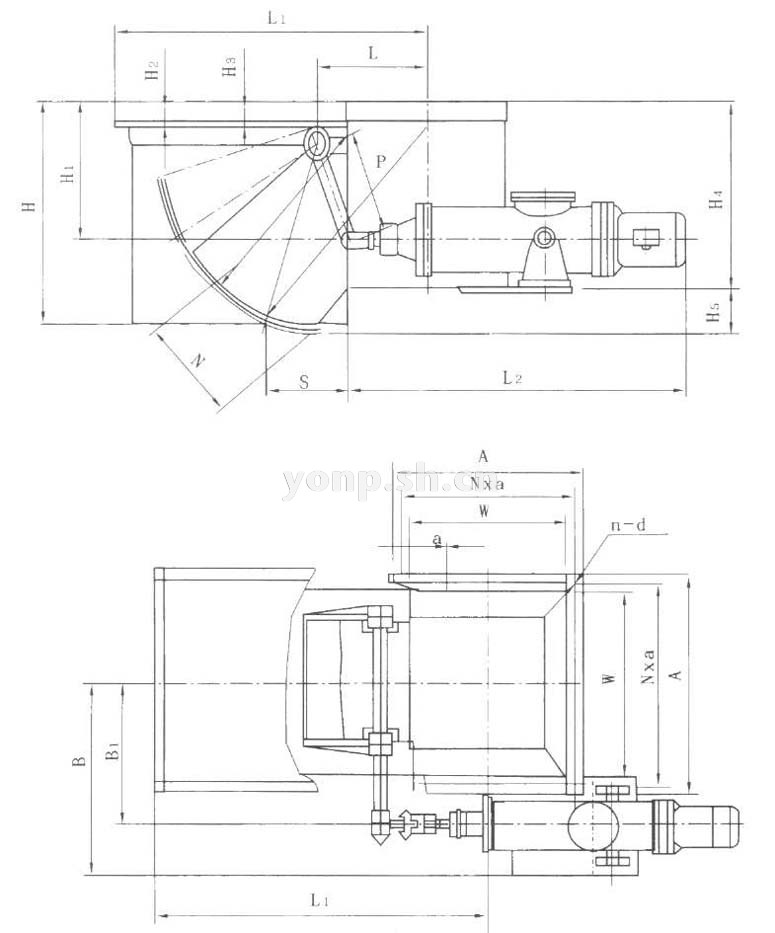

TDSZ型電液動扇形閘門主要外形及連接尺寸表

型號	W	A	Β	B1	L	L1	L2	Η	H1	H2	H3	H4	H5	Ρ	Nxa	n-Φd	電液動推桿型號	功率 KW
TDSZ-30	300	400	350	470	300	800	1175	380	429	170	60	340	400	280	2X175	8-Φ18	DYTZ700-280/110-P	1.1
TDSZ-40	400	500	400	520	350	900	1175	540	429	170	60	480	450	280	3X150	12-Φ18	DYTZ700-280/110-P	1.1
TDSZ-50	500	626	450	570	400	1050	1220	680	513	190	70	610	550	350	4X140	16-Φ18	DYTZ1000-300/110-Ρ	1.5
TDSZ-60	600	726	500	620	450	1200	1220	750	513	190	70	670	650	350	4X165	16-Φ18	DYTZ1750-350/110-Ρ	2.2
TDSZ-70	700	840	550	670	500	1400	1340	900	560	190	80	820	800	400	5X150	20-Φ22	DYTZ1750-350/110-Ρ	2.2
TDSZ-80	800	940	600	720	550	1550	1340	1050	560	191	80	950	900	400	5X174	20-Φ22	DYTZ1750-350/110-Ρ	2.2
