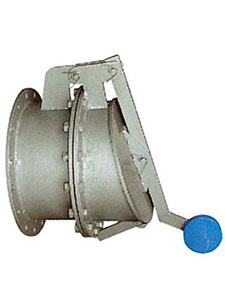

XB-61、XB-42泄爆閥

結構特點及用途

本系列泄爆閥由閥體、爆破膜、夾持器、閥蓋、重錘等零件組成。爆破膜裝在夾持器中間，與閥體用螺栓連接。系統超壓時，爆破膜破裂，瞬 間泄壓，閥蓋彈起后在重力作用下復位。本泄爆閥在更換爆破膜時需垂直向上掀起閥體及夾持器。爆破膜由用戶根據工藝特性自備，主要適用于建材、冶金、石油、化工等行業部門。

主要性能

型 號	XB-61 XB-42
適用于爆破計算壓力(絕)MPa	0.1
強度試驗壓力MPa	1.5
工作溫度℃	≤350
適用介質	壓縮易爆氣體

主要零件材料

零件名稱	閥 體	連接體	杠桿	閥蓋	密封圈	膜片
材料	碳素鋼	碳素鋼	碳素鋼	碳素鋼	橡膠	合金鋼

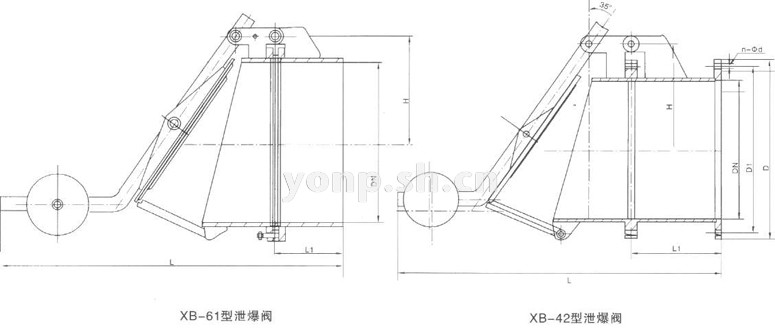

XB-61、XB-42泄爆閥主要外形及連接尺寸表

DN	D	n-Φd	D1	b	L	L1	Η	重量
300	440	12-Φ22	395	16	880	250	250	52
350	490	12-Φ22	445	16	907	250	275	69
400	540	16-Φ22	495	16	1010	250	300	77
450	595	16-Φ22	550	16	1060	252	325	83
500	645	20-Φ22	600	20	1180	300	370	112
600	755	20-Φ26	705	20	1280	300	420	152
700	860	24-Φ26	810	20	1390	300	470	193
800	975	24-Φ30	920	20	1480	300	520	165
900	1075	24-Φ30	1020	20	1590	350	600	335
1000	1175	28-Φ30	1120	20	1680	350	650	375
