LMD/S-Ⅰ、Ⅱ單雙向螺旋閘門

結構特點及用途

本閥結構簡單、操縱靈活、重量輕、無卡阻，特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整開度。本閥是一種粉料、晶粒料、顆粒及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等待業控制流量變化或迅速切斷。

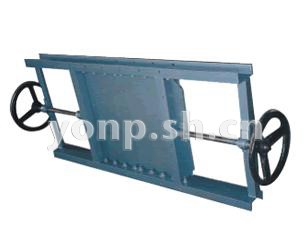

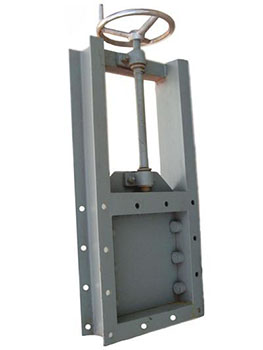

LMD/S-Ⅰ、Ⅱ單雙向螺旋閘門

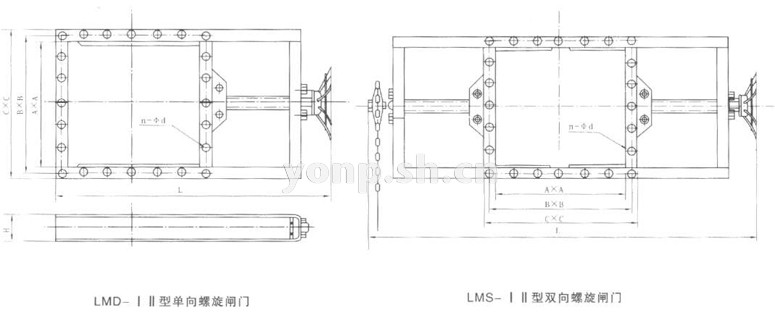

LMD/S- I Π單雙螺旋閘門主要外形及連接尺寸表

類別	AXA1	BxB1	CxC1	L	Η	n-Φd	重量kg
單向	200x200	256x256	296x296	820	100	8-Φ12	52
	245x655	305x715	341x751	1620	100	20-Φ14	121
	250x250	306x306	346x346	930	100	8-Φ14	65
	300x300	356x356	396x396	1050	100	8-Φ14	81
	400x400	456x456	496x496	1250	100	12-Φ14	114
	450x450	510x510	556x556	1350	120	12-Φ18	130
	490x490	550x550	596x596	1440	120	16-Φ18	147
	500x500	560x560	606x606	1500	120	16-Φ18	153
	600x600	660x660	706x706	1710	120	16-Φ18	178
	700x700	770x770	820x820	1940	140	20-Φ18	213
	800x800	870x870	920x920	2140	140	20-Φ18	257
	900x900	974x974	1030x1030	2410	160	24-Φ18	325
	980x980	1054x1054	1110x1110	2570	160	24-Φ23	392
	1000x1000	1074x1074	1130x1130	2610	160	24-Φ18	428
雙向	600x600	660x660	706x706	2010	120	16-Φ18	200
	600x1000	660x1074	706x1130	2870	120	20-Φ23	290
	700x700	770x770	820x820	2130	140	20-Φ18	240
	800x800	870x870	920x920	2240	140	20-Φ18	320
	900x900	974x974	1030x1030	2660	160	24-Φ23	380
	1000x1000	1074x1074	1130x1130	2870	160	24-Φ23	460
	1100x1100	1180x1180	1240x1240	3120	180	28-Φ23	500
	1200x1200	1280x1280	1340x1340	3310	180	32-Φ23	540
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪
說明	LMD-雙向	II-鏈輪	鏈條節數M=0.105X-113 (X是絲桿中心離地面高度）
