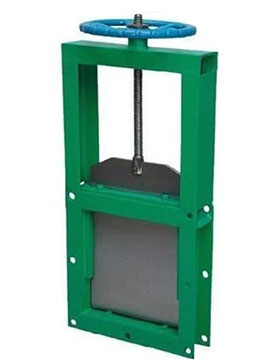

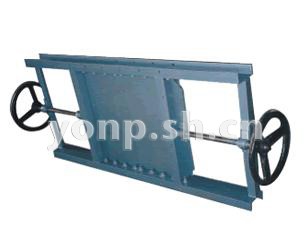

DL、DT/Q、Dy LV D/S單、雙向平板閘門

結構特點及用途

本閘門結構簡單，重量輕，操作簡單，裝拆方便，本閥采用優(yōu)質碳素鋼焊接結構，強度高，性能好，使用壽命長，絲桿及螺母采用了 軟防護罩結構，不受外界粉塵影響。該閘門主要由框架，絲桿螺母、閘板、裝置組成，電機的轉動，使絲桿帶著絲桿螺母和閘板作水平方 向的往復運動，達到閥門的啟閉目的。該閘門廣泛適用于建材、冶金、礦山等行業(yè)粉體物料的流量控制的管道上，是控制粉體物料流量的 理想設備。

主要性能

公稱壓力：≤0.1MPa 適用溫度：≤150℃； 適用介質：干燥粉體物料

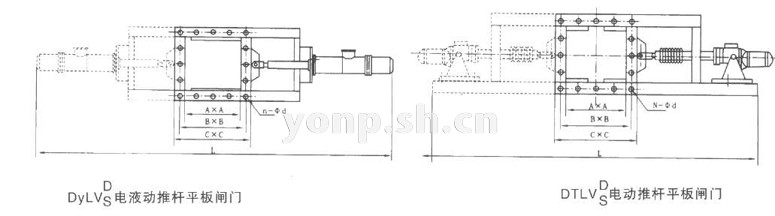

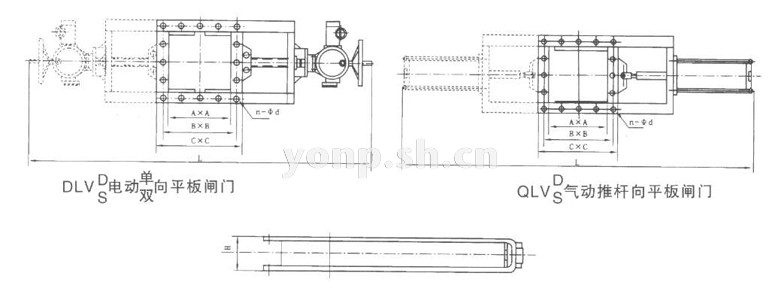

DI、DT/Q、DyLV D/S單、雙向平板閘門主要外形及連接尺寸表

類別	ΑxΑ	ΒxΒ	CxC	L	Η	n-Φd	質量(kg)
							DLVD/S 型	DTLD/S 型	DYLVD/S 型	QYLVD/S型
單向	200x200	256x256	306x306	920	120	8-Φ14	130	130	130	130
	250x250	306x306	346x346	1050	120	8-Φ14	150	150	150	150
	300x300	356x356	396x396	1260	120	8-Φ14	180	180	180	180
	400x400	456x456	496x496	1560	140	12-Φ14	200	200	200	200
	450x450	510x510	556x556	1670	140	12-Φ18	230	230	230	230
	500x500	560x560	606x606	1890	140	16-Φ18	270	270	270	270
雙向	600x600	660x660	706x706	1830	160	16-Φ18	350	320	320	320
	700x700	770x770	820x820	2520	160	20-Φ18	390	350	350	350
	800x800	870x870	920x920	2750	180	20-Φ18	460	410	410	410
	900x900	974x974	1030x1030	2950	180	24-Φ23	490	450	450	450
	1000x1000	1074x1074	1130x1130	3110	180	24-Φ23	555	505	505	505
