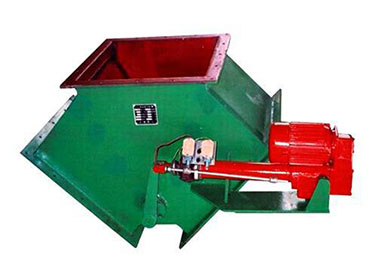

電液動、氣動、電動、手動三、四通分料閥

結構特點及用途

本閥以名叫溜子，是我廠根據固體顆粒和粉狀物料輸送的特殊要求而開發的系列產品，本閥主要由閥體、閥軸、閥板、曲柄機構、 電動推桿(電液動推桿、氣動推桿或手動機構)等組成。具有體積小、重量輕、耐磨性能好、使用壽命長、阻力小，是利用電動推桿、 電液動推桿、氣動推桿驅動，可以快速切換物料流向。是物料輸送系統中控制物料快速換向的理想設備，廣泛應用于建材、冶金、礦 山、輕工、糧食等行業固體顆粒和粉狀物料輸送。

主要性能

適用介質：粉料、含塵固體顆粒
適用溫度：≤350℃
電源電壓：380V 50HZ
氣源氣壓：0.4-0.6MPa

型號編制說明

D-電動推桿 FC—分料閥 I 一側三通
S—手動 a—分料角度 II 一正三通
Dy—電液動推桿 Ⅲ—四通(二進二出）
Q—?dú)鈩?dòng)推桿 IV—四通(一進三出)

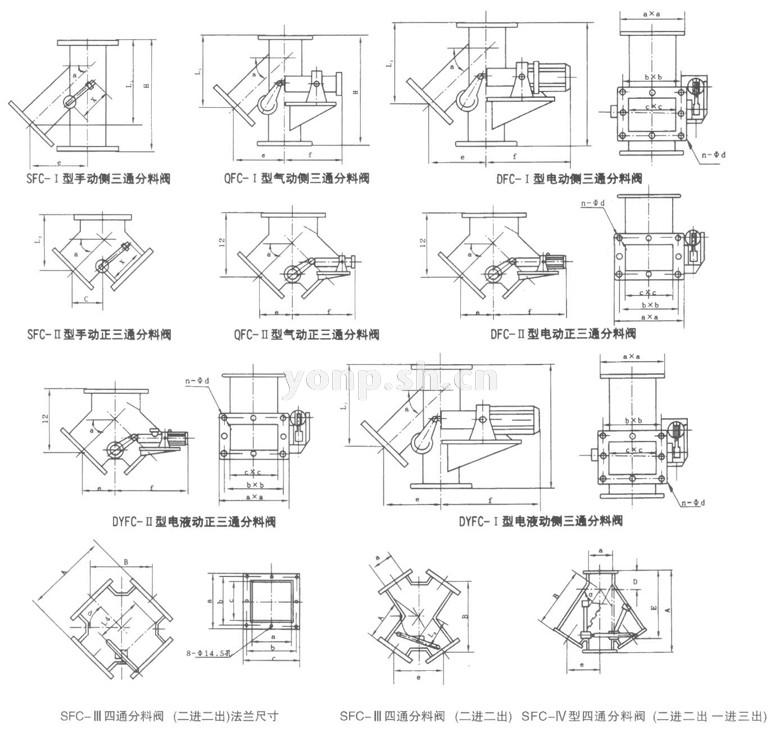

D(S、Dy、Q)FC- I Π電(手、電液、氣)動三通分料閥主要外形及連接尺寸表

CXC	N-Φd	a	b	a°	D(S、Y、Q)FC-I			D(S、Y、Q)FC-Π			電動推桿			電液動推桿		氣動推桿		手動
					L1	e	Η	L2	e	f	型號	功率	質量	型號	功率	型號	壓力	Χ	質量
200x 200	8-Φ14	290	256	45°	394	269	500	267	177	575	DTI6320-H	0.25KW	108	DYTZ200-110	0.55KW	QCB80X200	0.5MPa	-	88
				50°	445	273	570	282	174				118						98
				55°	505	270	620	299	161				124						104
				60°	594	265	705	352	160				130						110
250x 250		340	306	45°	448	318	575	298	198				134						114
				50°	512	322	645	330	193				144						124
				55°	585	316	705	338	181				152						132
				60°	681	312	790	396	182				164						144
300x 300		390	356	45°	499	354	660	300	215	840	DTI10020-H	0.75KW	188	DYTZ450-110	0.75KW	QCB100X400	0.5MPa	200-600	148
				50°	568	360	725	349	209				200						160
				55°	638	355	790	380	204				230						190
				60°	741	350	880	431	200				240						200
400x 400		490	456	45°	598	438	775	381	251				250						210
				50°	699	456	880	419	250				280						240
				55°	784	444	970	448	244				292						252
				60°	935	445	1105	525	245				348						378
500x 500	16-Φ14	600	556	60°	1130	550	1350	650	315				340						300
560x 560	16-Φ14	665	622	60°	1180	605	1410	653	315	980			390						350
630x 630	28-Φ14	735	692	60°	1230	690	1480	732	355	1120			440						400
710x 710	28-Φ14	815	772	60°	1200	750	1560	834	400	1220			490						450

D(S、Dy、Q)FC-Ⅲ IV電(手、電液、氣)動四通分料閥主要外形及連接尺寸表

CXC	Α°	b	a	D(S、Υ、Q)FC-Ⅲ					D(S、Y、Q)FC-IV							電動推	電液動	氣動推桿
				Α	Β	e	L3	質量	A	Β	e	D	Ε	L4	質量	桿型號	推桿型號	型號	壓力
200χ 200	45°	256	290	425	300	-	256	34	520	380	269	245	414	325	62	DYI6340-M 功率0.25KW	DYTZ200-100 功率0.55KW	QCB80X200	0.5MPa
	47.5°	256	290	260	383	352	206	39	560	410	277	150	452	342	63
	50°	256	290	270	414	347	206	41	590	425	273	140	465	358	68
	55°	256	290	280	458	321	216	44	645	470	270	145	530	402	69
	60°	256	290	320	554	320	240	47	735	530	265	165	624	476	78
250χ 250	45°	306	340	500	354	-	320	44	590	450	318	140	463	393	77
	47.5°	306	340	280	412	378	255	48	630	480	324	145	499	416	81
	50°	306	340	300	460	389	260	51	660	500	322	150	527	430	82
	55°	306	340	315	516	362	277	53	725	500	316	155	605	490	87
	60°	306	340	365	632	365	300	59	815	625	312	165	706	568	95
300χ 300	45°	356	390	550	389	-	368	54	675	500	354	160	514	460	98	DTI10040-M 功率0.25KW	DYTZ450 功率0.75KW	QCB100X400	0.5MPa
	47.5°	356	390	315	464	426	300	60	700	540	365	165	563	497	103
	50°	356	390	325	498	418	310	61	755	560	360	170	596	520	107
	55°	356	390	355	582	408	328	68	825	620	355	165	673	580	113
	60°	356	390	400	692	400	348	73	915	700	350	170	776	668	123
400χ 400	45°	456	490	640	490	-	468	76	800	620	438	185	623	610	144
	47.5°	456	490	370	546	500	400	85	860	660	446	185	671	640	149
	50°	456	490	390	598	502	412	91	895	710	456	170	714	672	154
	55°	456	490	425	696	488	428	98	1000	775	444	180	814	750	168
	60°	456	490	490	849	490	470	100	1135	890	445	195	965	850	188
