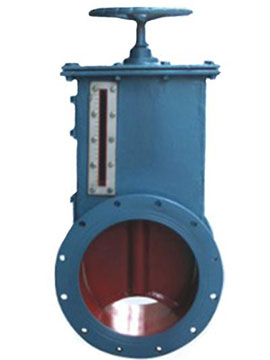

TZW-0.5/0.1型手動升降比例閥

結構特點及用途

該閥中的閥體、閥板采用優質碳鋼焊接而成。并在閥體上設有開度顯示器，能正確反映閥板的開啟位置，同時設有吹哨孔，便于清掃 絲標桿上灰塵，從而確保閥門的使用壽命及閥門開啟為矩。
該閥是一種含氣體、無粘度的小顆粒粉塵、粉料等介質的氣體輸送管道中，作為調節或節斷介質流量的主要控制設備，它可廣闊地適 用于冶金、建材、化工、電站、玻璃等行業除塵系統中。
公稱壓力：0.01MPa 工作溫度：≤150℃ 適用介質：含塵氣體、空氣、煙氣、地粘度的小顆粒粉塵、粉料. 介質流速：≤28m/s 調節特性：等百分比

主要零件材料

閥體、閥板：采用優質碳鋼焊接 螺旋絲桿：采用優質碳素鋼

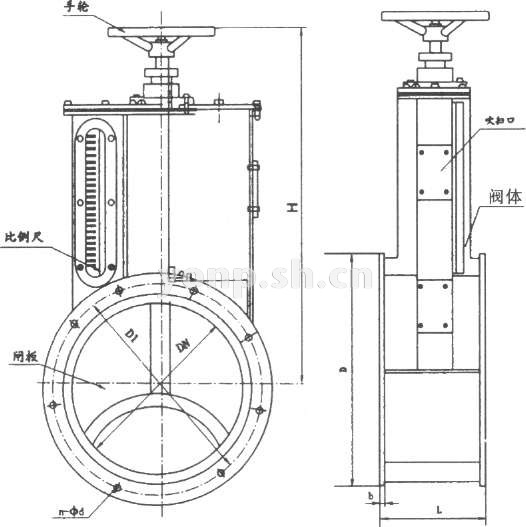

主要外形尺寸表

公稱通徑DN	L	D	D1	b	n	d	Η	重量kg
200	200	310	280	10	8	14	510	38
220	200	330	300	10	12	14	535	40
250	200	360	330	10	12	14	575	48
260	200	370	340	10	12	14	590	52
280	200	390	360	10	12	14	610	60
300	200	410	380	10	12	14	700	65
320	200	430	400	10	12	14	725	70
340	200	450	420	10	12	14	750	85
350	200	460	430	10	12	14	770	90
360	200	470	440	10	12	14	780	96
380	200	490	460	10	12	14	800	100
400	250	510	480	10	12	14	890	115
420	250	530	500	12	16	14	930	125
450	250	560	530	14	16	18	1010	140
480	250	600	560	14	16	18	1050	180
500	300	620	580	14	16	18	1090	200
520	300	640	600	14	20	18	1110	220
620	350	750	710	14	20	18	1280	240
630	350	760	720	14	20	18	1305	250
680	350	790	750	16	24	18	1380	280
720	350	830	790	16	24	18	1440	320
750	350	870	830	16	24	18	1525	350
850	350	970	930	20	24	18	1675	380
900	350	1020	980	20	24	18	1750	450
950	350	1070	1030	20	28	18	1825	500
1000	400	1120	1080	20	28	20	1950	600
1200	400	1400	1280	20	28	22	2250	800
1250	400	1370	1330	20	28	22	2525	890
