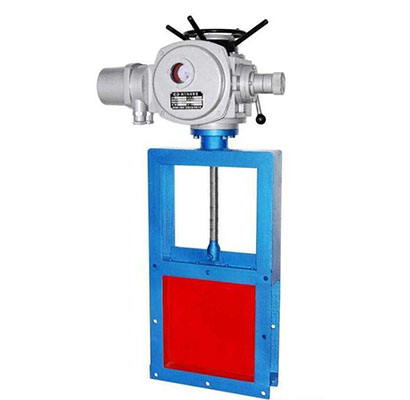

YZ煙道閘門
YZ煙道閘門
結構特點及用途
本閥道閘門適用于地面水平布置的鋼板煙道。
本閥由閥體、閥板、鋼絲繩、重錘等組成，通過滑輪轉動帶動鋼絲繩作直線運動，以到開閉的目的。

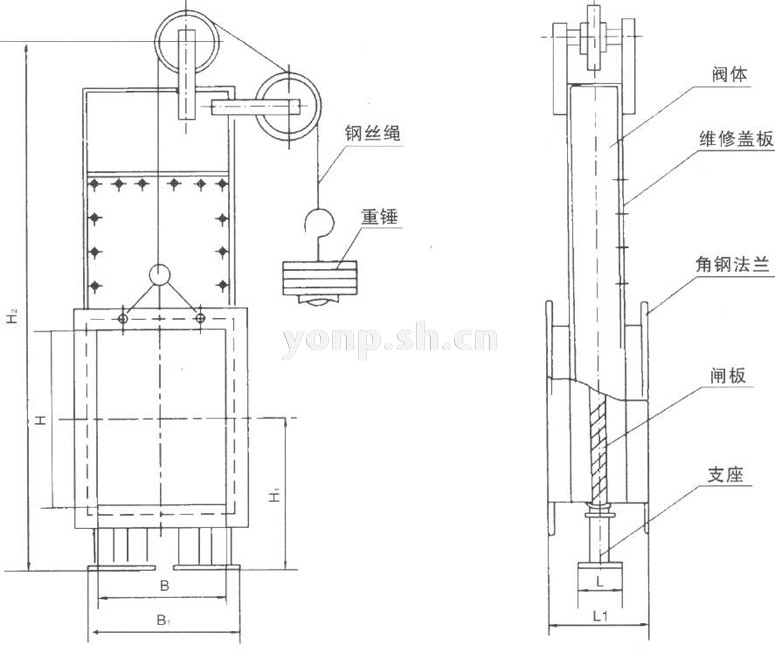

YZ煙道閘門 尺寸圖
YZ型煙道閘門主要外形及連接尺寸表
| 煙道閘門 型號 | 適用鍋爐容易 (噸/時） | 配用風機 型號 |
外形尺寸 | 重量 kg |
||||||
| Η | Η1 | Η2 | Β | B1 | L | L1 | ||||
| YZ-4 | 6 | Y5-47.6C | 380 | 373 | 1563 | 300 | 310 | 240 | 140 | 200 |
| YZ-4/1 | Y5-48.6.3C | 410 | 315 | |||||||
| YZ-4/2 | Y5-30.8.6 | 438 | 234 | |||||||
| YZ-6/5 | 6.5 | Y9-35.12 | 702 | 534 | 2240 | 450 | 460 | 280 | 140 | 320 |
| YZ-10 | 10 | Y5-47.9C | 570 | 468 | 2003 | 450 | 460 | 280 | 140 | 370 |
| YZ-10/1 | Y5-48.10C | 655 | 504 | |||||||
| YZ-15 | 15 | Y5-47.11 | 704 | 563 | 2298 | 558 | 610 | 280 | 140 | 390 |
| YZ-20 | 20 | Y5-47.12D | 760 | 563 | 2298 | 600 | 610 | 280 | 140 | 390 |
| YZ-20/1 | Y5-48.12.5D | 815 | 627 | |||||||
| YZ-35 | 35 | Y4-73.14D | 1260 | 813 | 2336 | 610 | 900 | 280 | 140 | 380 |
| YZ-35/1 | Y4-68.14D | 1090 | 784 | |||||||
注：本閥可按用戶要求設計制造
