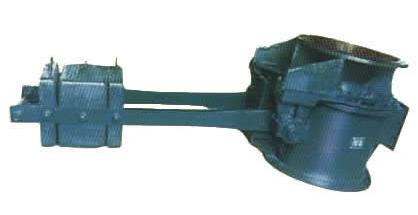

QF-1清灰閥

結構特點及用途

該閥適用于冶金、化工、建材等行業，作為排灰塵和廢渣之類物料用。 該閥一般通過彎環向上拉動杠桿到開啟放料目的，去掉拉力，靠重錘呼關閉閥門。

主要性能

公稱壓力:0.05MPa
適用介質：煤氣灰、渣料
適用溫度：≤300℃

主要零件材質

鑄鋼、碳鋼
管道法蘭已配制，用戶焊接在管道上即可，石棉執片=2mm為用戶自備。 法蘭連接尺寸接GB/T9115-1988,DN350加"*"尺寸為用戶要求

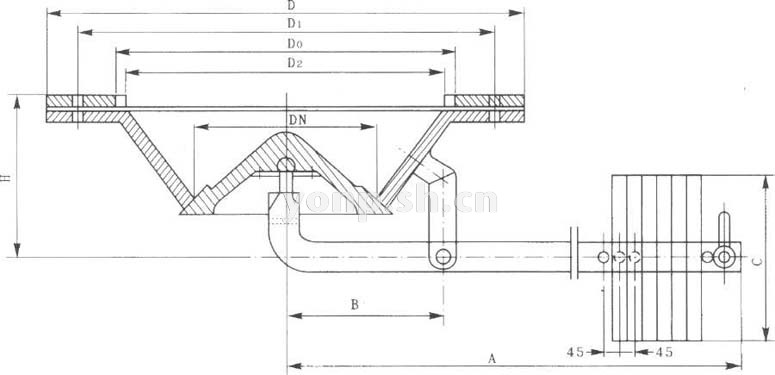

清灰閥主要外形及連接尺寸表

DN	D	D1	DO	D2	b	n-Φd	A	Β	c	Η	質量
250	595	550	426	400	16	16-18	1240	215	300	218	250
300	650	590	429	529	20	20-18	1285	250	300	237	280
350	820*	750*	630	630	22	20-18*	1330	300	300	254	336
400	860	810	720	720	22	24-22	1420	350	300	280	422
450	975	920	820	820	22	24-22	1555	400	300	310	540
