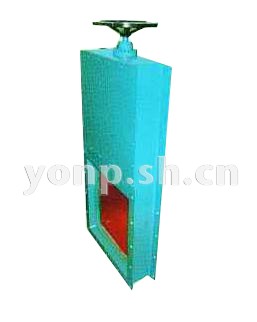

ZMS-(Y)密閉閘閥

結構特點及用途

該系列閘閥是我公司結合用戶反饋信息和多年生產實踐的新一代閘閥產品，它廣泛適用于建材、冶金、礦山、化工、糧食等行業，是 調節或關閉粉塵物料流量的理想設備，該閥密閉性好。啟動方便靈活、傳動部分無污染、無粉塵影響、使用壽命長、無外漏，安裝方便， 且不受角度影響能隨時開閉，改變物料流量，滿足系統使用工況。

主要性能

公稱壓力MPa	0.05
使用溫度℃	≤300
適用介質	空氣、粉塵氣體、固體粉料、晶體料
介質流速m/s	≤28

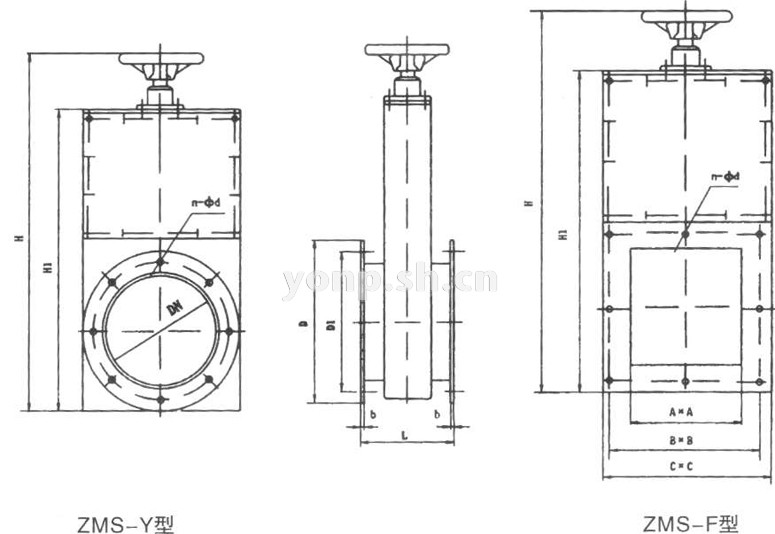

主要外形及連接尺寸

DN	D	D1	ΑχΑ	ΒχΒ	CxC	b	n-Φd	L	L1	Η	H1
200	290	250	200x200	260x260	306x306	6	8-Φ12	170	120	735	615
250	340	300	250x250	310x310	356x356	6		170	120	835	715
300	390	350	300x300	360x360	406x406	6	12-Φ12	170	120	935	815
350	440	400	350x350	410x410	456x456	6	12-Φ14	170	120	1035	915
400	490	450	400x400	460x460	506x506	8		170	120	1135	1015
450	550	500	450x450	526x526	576x576	8	16-14	220	160	1290	1160
500	600	560	500x500	576x576	626x626	8	16-Φ18	220	160	1390	1260
600	700	660	600x600	676x676	726x726	8		220	160	1590	1460
700	820	770	700x700	786x786	846x846	8		280	200	1835	1700
800	920	870	800x800	886x886	946x946	8	20-Φ18	280	200	2035	1900

注:本閥可按用戶要求設計制造
