Q341F三通四密封渦輪球閥

應用規范

1、設計、制造 按GB12237-89
2、結構長度按 SDV-2002
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

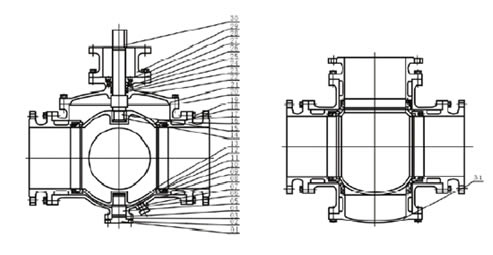

結構

主要零件材料

序號

材料 標準 零件名稱

材料牌號

序 號

材料 標準 零件名稱

材料牌號

碳鋼

不銹鋼

碳鋼

不銹鋼

GB

ASTM

GB

ASTM

GB

ASTM

GB

ASTM

01

底蓋

25

A105

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

17

墊圈

氟橡膠 ；PTFE ,金屬夾石墨

02

底蓋螺釘

25CrMoA

A193-B7

1Cr17Ni2

A193-B7M

18

螺母

45

A194-2H

0Cr18Ni

A194-8M

03

墊圈

氟橡膠 ；PTFE ,金屬夾石墨

19

雙頭螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

04

止推軸承

金屬夾PTFE

20

墊圈

氟橡膠；PTFE,金屬夾石墨

05

下閥桿

2Cr13

A276-410

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

21

閥蓋

WCB

A216-WCB

ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

06

下閥桿軸承

金屬夾PTFE

22

止推軸承

PTFE

PTFE

PTFE

PTFE

07

排污塞

2Cr13

A276-410

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

23

壓環

25鍍鉻

A105鍍鉻

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

08

閥體

WCB

A216-WCB

ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

24

填料函0形圈

氟橡膠

氟橡膠

氟橡膠

氟橡膠

09

閥座O形圈

氟橡膠

氟橡膠

氟橡膠

氟橡膠

25

閥桿 “O”形圈

氟橡膠

氟橡膠

氟橡膠

氟橡膠

10

閥座彈簧

17-7PH

17-7PH

17-7PH

17-7PH

26

閥桿填料

石墨

11

閥座

PTFE;PPL

PTFE;PPL

PTFE;PPL

PTFE;PPL

27

填料壓蓋

25鍍鉻

A105鍍鉻

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

12

閥座支承圈

25鍍鉻

A105鍍鉻

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

28

螺釘

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

13

球體

1Cr18Ni9Ti

304

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

29

支架

WCB

WCB

WCB

WCB

14

球體鍵

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

30

鍵

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

15

上閥體

2Cr13

A276-410

1Cr18Ni9Ti 1Cr18Ni12Mo2Ti

F304/F316/ F304L/F316L

31

盲板

WCB

A216-WCB

ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

16

側蓋

WCB

A216-WCB

ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

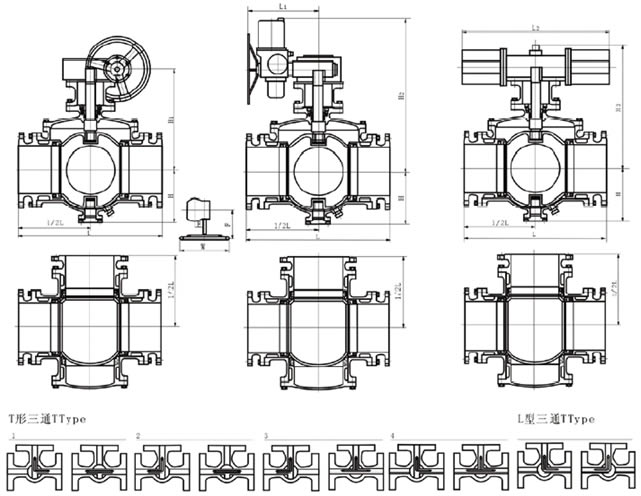

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

上海永鵬閥門Q341F三通四密封渦輪球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q341F三通四密封渦輪球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q341F三通四密封渦輪球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q341F三通四密封渦輪球閥使用說明書
