Q71對夾連接V形球閥

應用范圍

1、設計、制造 按GB12237-89
2、結構長度按 GB12221-89
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環(huán)保

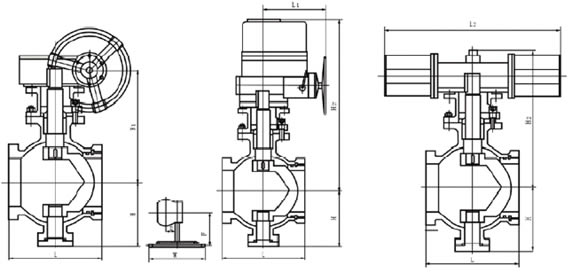

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(㎏)	12	16	22	35	58	74	205	322	460	864	1600
電動	H2	-	-	-	-	-	554	600	652	760	830	940
	L1	-	-	-	-	-	235	235	235	259	400	410
氣動	H3	274	379	389	479	552	666	736	926	1059	1393	1538
	L2	270	405	405	576	576	776	776	776	1060	1360	1360

PN2.5 MPa主要連接尺寸及重量

公稱通徑DN		50	65	80	100	125	150	200	250	300	400	500
L		124	145	165	194	210	229	243	297	338	520	600
H		102	114	127	152	184	219	273	360	395	470	580
手動	H1	107	125	152	178	300	330	398	495	580	670	840
	E	-	-	-	-	-	-	116	116	171	257	257
	F	-	-	-	-	-	-	350	350	400	400	400
	W	230	40	400	650	1050	1050	600	600	800	800	800
	Wt(㎏)	15	24	30	55	87	118	255	370	533	1030	2100
電動	H2	-	-	-	-	-	235	235	400	400	410	420
	L1	-	-	-	-	-	74	350	350	420	400	400
氣動	H3	340	379	452	479	646	666	814	1002	1059	1205	1295
	L2	405	405	574	574	756	756	1060	1060	1060	1360	2840

上海永鵬閥門Q71對夾連接V形球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數(shù)：口徑、壓力、連接方式、材質或工作介質（根據(jù)閥門選型表）
2）、Q71對夾連接V形球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規(guī)范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q71對夾連接V形球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q71對夾連接V形球閥使用說明書
