Q47高壓鍛鋼球閥

產品特點

1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3.采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

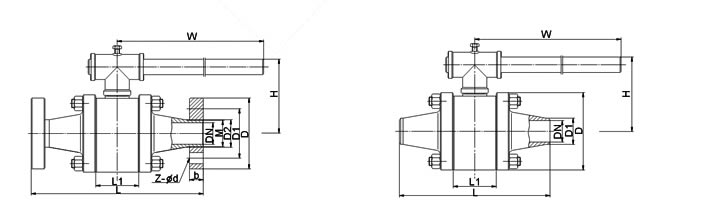

結構

主要零件材質表

零件名稱 Accessory name	材 質 Material
	GB	ASTM
閥體、閥蓋 Body,bonnet	WCB	A216-WCB
密封圈 Sealing Ring	尼龍 Nylon	尼龍 Nylon
球體 Ball	1Cr18Ni9Ti	SS 304
閥座、閥桿 Seat、Stem	2Cr12	A246-416
O形圈O ring	橡膠 RUBBER	橡膠 RUBBER
雙頭螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

主要連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	主 要 尺 寸 （mm）Main dimension
		L		L1		D		D1		H		W	M	D2	b	Z- Φ d
		法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊	法蘭	對焊		法蘭
160	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	95	100	60	23	85	62	220	M24×2	20	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	105	115	68	36	100	80	250	M33×2	28	22	3-Φ18
	32	300	230	100	110	115	150	80	43	120	96	300	M42×2	38	24	4-Φ18
	40		260	110	120	165	170	115	49	150	111	400	M52×2	48	30	6-Φ26
	50	400	330	130	140	165	200	115	61	165	128	450	M64×3	58	32	6-Φ26
	65	490	360	140	150	200	225	145	80	180	180	500	M80×3	74	40	6-Φ29
	80	580	380	150	160	225	270	170	105	200	200	600	M24×2	94	50	6-Φ33
	100	620	430	178	188	260	320	190	118	245	245	800	M125×4	115	60	6-Φ36
320	10	210	150	52	60	95	90	60	18	77	58	220	M24×2	18	20	3-Φ18
	15	230	170	62	70	105	100	68	23	85	62	220	M33×2	28	20	3-Φ18
	20	240	190	73	80	105	110	68	29	94	75	250	M33×2	28	20	3-Φ18
	25	260	205	77	95	115	115	80	36	100	80	250	M42×2	35	25	4-Φ18
	32	300	230	100	110	135	150	95	43	120	96	300	M52×2	41	30	4-Φ22
	40	350	260	110	120	165	170	115	49	150	111	400	M64×3	47	35	6-Φ26
	50	400	330	130	140	200	200	145	61	165	128	450	M80×3	70	40	6-Φ29
	65	490	360	140	150	225	225	170	80	180	180	500	M100×3	90	50	6-Φ33
	80	580	380	150	160	260	270	195	105	200	200	600	M125×4	112	55	6-Φ36
	1OO	620	430	178	188	300	320	235	118	245	245	800	M155×4	135	65	8-Φ36

上海永鵬閥門Q47高壓鍛鋼球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q47高壓鍛鋼球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q47高壓鍛鋼球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q47高壓鍛鋼球閥使用說明書
