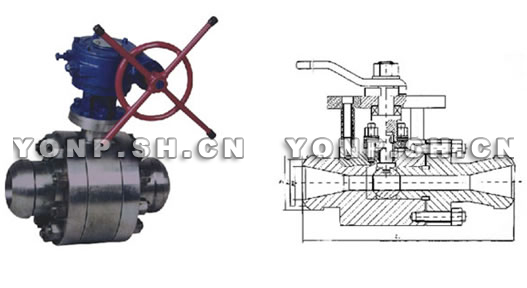

Q61SY/Q41SY高溫高壓球閥

特點

1. 一體式的閥座，不存在閥體、閥座連接問題
2. 超硬球迷(HV1000~1200威氏硬度等級)。標準球體經特殊超硬工藝，加上特殊研磨技術，使球面與密封面完全吻合。
3. 分體式結構設計，使維護更加方便，使用更加安全。
4. 每次操作時風力的閥座邊緣都可以把球踢刮擦干凈。
5. 閥座始終受到球體的保護，避免了流體的沖蝕。
6. 閥座蝶簧提供了連續的機械壓力，保證熱應力變化時球體與閥座始終密合。
7. 獨立加大尺寸的閥桿，配合閥桿定向換，保證了閥桿的對中性及穩定性。
8. 雙重密封環的組合填料，避免了外泄漏。
9. 90°旋轉的閥桿，不會磨損填料。

主要零件材料

名稱 name	材料material
球體 Ball	Inconel 718/HVOF-CCC
密封閥座 Seal seat	Inconel 718/HVOF-CCC
閥體 Body	A105A 或182-F22
閥桿 stem	431SS
閥桿定向環 direction detection link	431SS
推力軸承 Thrust bearing	431SS
填料壓蓋 gland	431SS
填料 Packing	304+石墨 304+Flexible graphite
推力閥座Thrust seat	431SS
閥座彈簧 Spring	Inconel 718

應用工況

鍋爐疏水
氣流疏水
鍋爐定排，連排
給水系統疏水
汽包排放
過熱器排放及疏水
吹灰器隔離
旁路管線隔離
省煤器聯箱疏水

適應規格

DN10~100
可應用在所有壓力等級 ，從4.0～32.0MPa

連接方式

焊接；法蘭

主要連接尺寸

型號Type	PN	公稱通徑Nominal diameter	只要尺寸Main dimensions
			L	D1	D
Q61SY Q41SY	16MPa	10	165	15	28
		15	165	17	40
		20	190	23	42
		25	254	27	42
		32	279	32	50
		40	305	40	60
		50	368	48	70
		65	381	65	93
		80	419	80	130
		100	457	100	142
	32MPa	10	165	15	28
		15	165	17	40
		20	190	23	42
		25	254	27	42
		32	279	32	50
		40	305	40	60
		50	451	48	70
		65	508	65	93
		80	578	80	130
		100	673	100	142

上海永鵬閥門Q61SY/Q41SY高溫高壓球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q61SY/Q41SY高溫高壓球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q61SY/Q41SY高溫高壓球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q61SY/Q41SY高溫高壓球閥使用說明書
