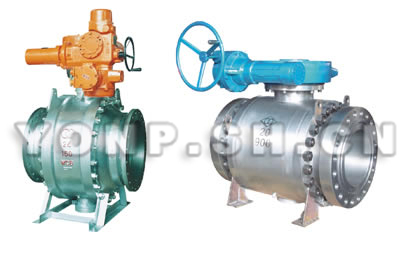

CQ47長輸管線球閥

產品特點

本系列球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。
本系列球閥不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能 好，適用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油煉制，天然氣開采與輸送系統理想的用閥選擇。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

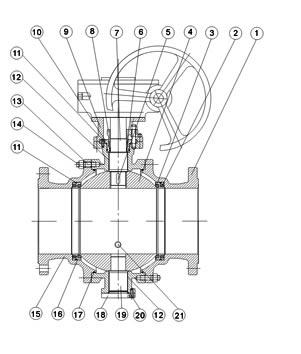

結構

主要零件及材質

序號NO	零件名稱 Accessorv name	材質 Material
		GB	ASTM
1	閥體 Body	WCB、A105	A1 82 F31 6
2	彈簧 Spring	60Si2Mn	31 6
3	密封圈 eat		增強聚四氟乙烯 RPTFE
4	球體 Ball	A105+ENP	A182F316
5	鍵 Key	45	316
6	填料 Stuffing	PTFE	PTFE
7	閥桿 Stem	2Cr13+鍍鎳磷 2Cr13+ENP	316
8	填料壓蓋 Gland	WCB	A216-WCB
9	支架 Yoke	WCB A2	6-WCB
1O	壓套 Cover	A105	316
11	“ O”型密封圈“O”Ring	橡膠 Rubber	橡膠 Rubber
12	滑動軸承 Sliding bearing	不銹鋼 +PTFE	316+PTFE
13	螺柱 Stud	35CrMoA	316
14	螺母 Nut	35	316
15	閥蓋 Bonnet	WCB A2	6-WCB
16	閥座 Seat Ring	A105+ENP	316
17	墊片 Gasket	柔性石默 +不銹鋼 Craphite+atainless steel	柔性石默+316 Craphite+316
18	底蓋 Bottom cover	A105	316
19	固定軸 Fixed spindle	1Cr13	A276-410
20	螺釘 Screw nial	35	316
21	排污螺塞 Blowoffscrew	25	316

主要性能及規范

公稱壓力 PN(MPa) Nominal pressure		最高使用壓力 The highest using pressure	試驗壓力 (MPa) Test pressure				壓力級 Pressure class	最高使用壓力 The highest using pressure	試驗壓力 (MPa) Test pressure
		(Mpa)	殼體 Shell	高壓液密封 High-pressure liquid sealing		低壓氣密封 Low-pressure hermetic sealing		(Mpa)	殼體 Shell	高壓液密封 High-pressure liquid sealing	低壓氣密封 ow-pressure hermetic sealing
1.6		1.6	2.4	1.76		0.6	CLASS150	1.94	2.94	21.6	0.6
2.5		2.5	3.75	2.75			CLASS300	5.1	7.67	5.62
4.0		4.0	6.0	4.4			CLASS600	10.2	15.3	11.23
6.4		6.4	9.6	7			CLASS900	15.1	23	16.85
1O.0		10.0	1.5	1.1			CLASS1500	25.1	37.5	27.5
應用規范 pplicable specification	結度長度核				CB12221-89 ANSI B16.10
	法蘭尺寸按				JB79-59 GB 9113 HG20592-97 ANSI B16.5
	焊接標準按				CB12224-89 ANSI B16.25
	檢驗試驗按				JB/T 9092-89 API 598
適用工況 Applicable Operating Mode	適用介質 Applicable medium				天然氣、液化氣、石油等介質
	適用溫度 Applicable temperature				-28℃~≤150℃
	驅動方式 Driving manner				蝸輪傳動、氣動、電動、氣液聯動等
詳細的安裝尺寸請參閱樣本《主要外型及連接尺寸表》

上海永鵬閥門CQ47長輸管線球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、CQ47長輸管線球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的CQ47長輸管線球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：CQ47長輸管線球閥使用說明書
