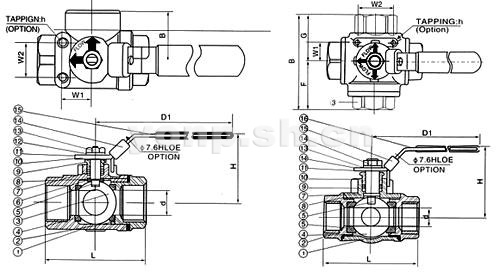

T型、L型三通內螺紋浮動球閥

公稱壓力：2.5MPa

適用溫度范圍：-20～232℃～350℃

適用介質：水、油、氣及某些腐蝕性液體（W.O.G）

螺紋類型：G·NPT.BSPT.BSP.DIN259/2999

主要零件材料

序號	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8
2	閥蓋	不銹鋼CF8M/CF8
3	球	不銹鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥桿	不銹鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不銹鋼CF8M/CF8
10	手柄	不銹鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	并帽	不銹鋼CF8
13	螺帽	不銹鋼CF8
14	鎖定裝置	不銹鋼CF8
15	皮套	塑料
16	盲蓋	不銹鋼CF8M/CF8

L型主要尺寸、單位mm

SIZE	d	L	H	D1	B	W1	W2	h	重量WT（g）
1/2″	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4″	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1″	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
11/4″	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
11/2″	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2″	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

T型主要尺寸、單位mm

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT（g）
1/2″	12.7	75	59	126	71.0	335	375	22.4	35.0	10-24UNC	550
3/4″	16	85	64	126	81.5	390	425	22.4	35.0	10-24UNC	725
1″	20	100	80	145	102.0	505	515	22.4	35.0	10-24UNC	1000
11/4″	25	115	90	145	108.5	510	575	25.4	38.1	10-24UNC	2000
11/2″	32	125	96	204	121.0	580	630	25.4	38.1	1/4-20UNC	3000
2″	38.1	148	106	204	138.5	655	730	25.4	38.1	1/4-20UNC	4650
