Q647H硬密封固定球閥

Q647H硬密封固定球閥
Q647H硬密封固定球閥

應用規范

1、設計、制造 按GB12237-89
2、結構長度按 GB12221-89
3、連接法蘭：JB79-94
4、閥門檢查和試驗按GB13927-89

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

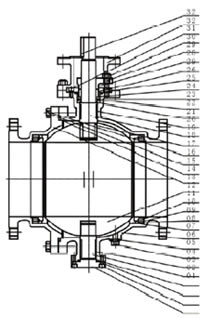

Q647H硬密封固定球閥結構圖1
Q647H硬密封固定球閥結構圖1

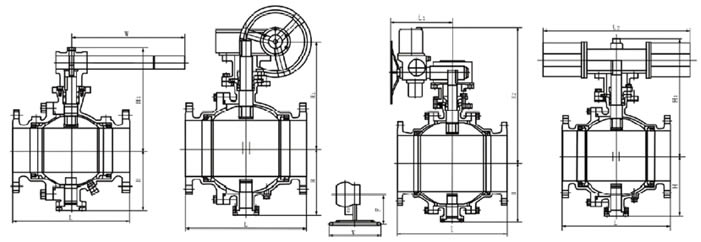

Q647H硬密封固定球閥結構圖2
Q647H硬密封固定球閥結構圖2

主要零件材料

序號 材料
標準 零件
名稱		 材料牌號 序
號		 材料
標準 零件名稱		 材料牌號
碳鋼 不銹鋼 碳鋼 不銹鋼
GB ASTM GB ASTM GB ASTM GB ASTM
01 底蓋 25 A105 1Cr18Ni9Ti F304/F316/
F304L/F316L		 17 螺母 45 A194-2H 0Cr18Ni A194-8M
02 底蓋螺釘 25CrMoA A193-B7 1Cr17Ni2 A193-B7M 18 雙頭螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B7M
03 墊圈 金屬夾石墨 19 球體鍵 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
04 止推軸承 金屬夾PTFE 20 上閥桿 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L
05 下閥桿 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L		 21 閥桿0
形圈		 氟橡氟 氟橡膠 氟橡膠 氟橡膠
06 下閥桿軸承 金屬夾PTFE 22 填料O形圈 氟橡膠 氟橡膠 氟橡膠 氟橡膠
07 墊圈 金屬夾石墨 23 上閥桿軸承 金屬夾PTFE 金屬夾PTFE 金屬夾PTFE 金屬夾PTFE
08 排污塞 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L		 24 止推軸承 石墨 石墨 石墨 石墨
09 閥體 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M		 25 閥桿填料函 25鍍鉻 A105鍍鉻 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L
10 閥座 2Cr13
滲氮		 A276-410
滲氮		 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L		 26 閥桿填料 石墨
11 閥座密封圈 石墨 石墨 石墨 石墨 27 填料
壓蓋		 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M
12 閥座支承圈 25鍍鉻 A105鍍鉻 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L		 28 螺母 45 A194-2H 0Cr18Ni A194-8M
13 閥座彈簧 17-7PH 17-7PH 17-7PH 17-7PH 29 雙頭螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B7M
14 球體 1Cr18Ni9Ti 304 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 F304/F316/
F304L/F316L		 30 螺釘 35CrMoA A193-B7 1Cr17Ni2 A193-B7M
15 閥蓋 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 CF8/CF8M/
CF3/CF3M		 31 支架 WCB WCB WCB WCB
16 墊圈 金屬夾石墨 32 鍵 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2

PN1.6 MPa主要連接尺寸及重量

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 356 394 457 533 610 686 762 864 914 1067 1245
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手動 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 12 16 22 35 58 74 205 322 460 576 864 1280 1600 1600 4500
電動 H2 - - - - - - - - 554 600 652 760 770 830 - 940 940 1115
L1 - - - - - - - - 235 235 235 259 400 400 - 410 410 410
氣動 H3 215 240 264 274 379 389 479 552 666 736 926 1059 1127 1393 1468 1538 1538 1450
L2 200 270 270 270 405 405 576 576 776 776 776 1060 1060 1360 1360 1360 1360 2840

PN2.5 MPa主要連接尺寸及重量

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手動 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 420 420 400 400 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
電動 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650
氣動 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

上海永鵬閥門Q647H硬密封固定球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁?gòu)的球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q647H硬密封固定球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q647H硬密封固定球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q647H硬密封固定球閥使用說明書

聯系上海永鵬獲取更多Q647H硬密封固定球閥產品信息：
銷售熱線：021-5662 3667
圖文傳真：021-5662 3667
E-mail:info@yonp.sh.cn
