氣動三片式內螺紋浮動球閥

產品特點

1．氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種，啟閉迅速方便，以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體0~90°，就能快速完成啟閉動作或調節動作。球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。是自動化控制系統中儀表的執行單元；
2．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變球芯的旋轉角度，可實現比例調節動作。
3．采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。
4．氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損

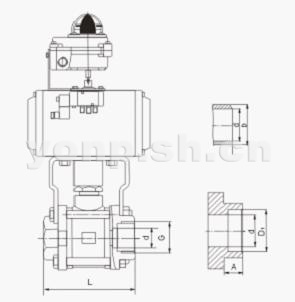

外形尺寸

公稱通徑DN(mm)	尺寸										執行器
	三段式			對焊式			承插焊式
	G	L	d	D	L	d	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5	GT52/GT63K
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5	GT52/GT63K
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5	GT52/GT63K
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1	GT63/GT83K
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7	GT63/GT83K
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3	GT63/GT83K
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.9	GT83/GT110K
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4	GT83/GT110K
65	21/2	186	64	193	64	78					GT110/GT127K
80	3	206	78	222	78	94					GT127/GT127K
100	4	240	98	273	98	124					GT127/GT160K
