Q11F法蘭整體式球閥

產品特點

球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
該球閥既具有廣式球閥體積小、安裝方便的特點,又具有國標法蘭球閥全通徑不易泄漏的優點,一舉改變了以往廣式法蘭球閥流量小,易泄漏的痼疾,也解決了國標法蘭球閥過于笨重的缺點,而球閥閥體可采用精鑄造工藝,外形美觀大方。全通徑、大徑量,連接尺寸符合廣式法蘭球閥標準,預計將在越來越多的管道上得到廣泛的使用。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

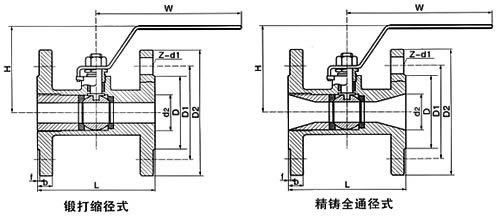

結構

主要連接尺寸及重量

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q11F-16C、Q11F-25C Q11F-40C	A105、45	1Cr18/1Cr18Ni9Ti	不 銹 鋼 SS304	聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL	聚四氟乙烯PTFE對位聚苯PPL
硝酸類	Q11F-16P、Q11F-25P Q11F-40P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸類	Q11F-16R、Q11F-25R Q11F-40R	SS316/Cr18Ni12M°2Ti	SS316/1Cr18Ni12M°2Ti

注:填料倉整體法蘭球閥結構尺寸與方式法蘭球閥相同,別外我公司不定期生產填料倉內螺紋球閥,廣泛用于燃氣、化工、石油等行業。

上海永鵬閥門Q11F法蘭整體式球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q11F法蘭整體式球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q11F法蘭整體式球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q11F法蘭整體式球閥使用說明書
