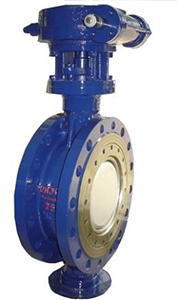

雙向流硬碰硬旋球閥

別名：XQ347Y雙向流法蘭旋球閥

主要特點:

1、不但能在正向壓力中可靠地關斷，在反向壓力或反向壓力遠大于正向壓力中同樣能可靠地關斷；

2、在密封副的兩個密封面上可根據不同的硬度需要運用太空等離子噴涂、以太激光濺射、真空保護滲復堆焊等先進工藝形成馬氏體不銹鋼、奧氏體不銹鋼、硬質合金、金屬陶瓷、人造金剛石等梯度功能材料；

3、能自動對正中心（自適應），并能自動越程補償磨損；

4、關閉時充分利用閥內介質的能量，自動加以極高密封比壓，使高硬密封副達到可靠的零泄漏；

5、瞬間關閉、瞬間打開密封副間無摩擦。打開時閥芯投影截面不斷內縮并后退、打開初始時后退快于內縮。關閉時閥芯投影截面不斷膨脹并前進，關閉初始時膨脹速率大于前進速率，關閉末期時前進速率大于膨脹速率。具有偏心半球閥、截止閥、楔形閘閥的特點；

6、其主體結構類似蝶閥，具有蝶閥的結構短、體積小的特點，因而可制造大口徑、特大口徑、超大口徑的閥門； 該閥門同時兼具蝶閥、半球閥、閘閥和截止閥的功能和優點，又有自身完全與眾不同的強大功能和優點。體積小、重量輕、運輸、安裝、維護檢修方便、運行可靠等一系列優點，成為閥門行業的一次重大的技術革命。

應用規范：

1、設計、制造按GB12237-89

2、結構長度按企業標準

3、連接法蘭按JB/T79.1-94  JB/T79.2-94  JB/T82.1-94

4、閥門檢查和試驗按GB13927-89

XQ(3)47Y 旋球閥 主要連接尺寸  PN1.6MPa法蘭尺寸  單位:mm

公稱通徑	L（mm）		D1	D2	D3	C	f	Z～Φd	Z>～M
	短	長
50	108	150	160	125	100	16	3	4-18	4-16
65	112	170	180	145	120	16	3	4-18	4-16
80	114	180	195	160	135	20	3	8-18	8-16
100	127	190	215	180	155	20	3	8-18	8-16
125	140	200	245	210	185	22	3	8-18	8-16
150	140	210	280	240	210	24	3	8-23	8-20
200	152	230	335	295	265	26	3	12-23	12-20
250	165	250	405	355	320	30	3	12-25	12-22
300	178	270	460	410	375	30	4	12-25	12-22
350	190	290	520	470	435	34	4	16-25	16-22
400	216	310	580	525	485	36	4	16-30	16-27
450	222	330	640	585	545	40	4	20-30	20-27
500	229	350	705	650	608	44	4	20-34	20-30
600	267	390	840	770	718	48	5	20-41	20-36
700	292	430	910	840	788	50	5	24-41	24-36
800	318	470	1020	950	898	52	5	24-41	24-36

XQ(3)47Y 旋球閥 主要連接尺寸 PN2.5MPa 法蘭尺寸 單位：mm

公稱通徑	L（mm）		D1	D2	D3	C	f	Z～Φd	Z～M
	短	長
50	108	150	160	125	100	20	3	4-18	4-16
65	112	170	180	145	120	22	3	8-18	8-16
80	114	180	195	160	135	22	3	8-18	8-16
100	127	190	230	190	160	24	3	8-23	8-20
125	140	200	270	220	188	28	3	8-25	8-22
150	140	210	300	250	218	30	3	8-25	8-22
200	152	230	360	310	278	34	3	12-25	12-22
250	165	250	425	370	332	36	3	12-30	12-27
300	178	270	465	430	390	40	4	16-30	16-27
350	190	290	550	490	448	44	4	16-34	16-30
400	216	310	610	550	505	48	4	16-34	16-30
450	222	330	660	600	555	50	4	20-34	20-30
500	229	350	730	660	610	52	4	20-41	20-36
600	267	390	840	770	718	56	5	20-41	20-36
700	292	430	955	875	518	60	5	24-48	24-42
800	318	470	1070	990	930	64	5	24-48	24-42
