鍛鋼球閥
特點
鍛鋼球閥有兩種設計形式.一種是二片式結構,其中部螺紋連接,并以PTFE墊片密封;另一種是三片式結構,中部用螺栓栓結.根據所選的閥座與墊片/填料的材料不同,適應不同的工作溫度和介質.
結構
全徑/縮徑
90度定位和帶鎖結構
特殊形式的“Y”頭手柄
防火和防靜電設計
一對相向的蝶形彈簧墊
防吹出閥桿
閥桿中部雙重密封結構
螺栓、螺紋墊片密封閥蓋
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
800Lb鍛鋼球閥結構
800Lb鍛鋼球閥總裝圖
| 序號 | 零件名稱 | CS ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F3316(L) | ||
| 1.4 | 閥體接體,閥蓋 | ASTM A105N | A182 F304(L) | A182 F316(L) |
| 2 | 內六角螺栓 | A193 B7 | A193 B8 | A193 B8M |
| 5,8,10 | 密封圈 | 尼龍1010/RPFE+Cu粉/PPL | ||
| 6,7 | 球體閥桿 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 9 | 橡膠O型圈 | 氟橡膠 | ||
| 11 | 壓套 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 13 | 手柄 | A182 F321 | ||
| 14 | 螺母 | A194 2H | A194 8 | A194 8 |
| 15 | 鎖卡 | A182 F321 | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。CS=碳鋼；AS=合金鋼；SS=不銹鋼；
800Lb鍛鋼球閥主要外形尺寸
| 尺寸\口徑 | 1/2" | 3/4" | 1" | 11/2" | 2" |
| L | 71 | 96 | 116 | 128 | 140 |
| A | 21.8 | 27.1 | 33.8 | 48.7 | 61.1 |
| NPT | 1/2" | 3/4" | 1" | 11/2" | 2" |
| LO | 108 | 146 | 178 | 178 | 200 |
| H | 51 | 62 | 81 | 85 | 100 |
900Lb-1500Lb鍛鋼球閥結構

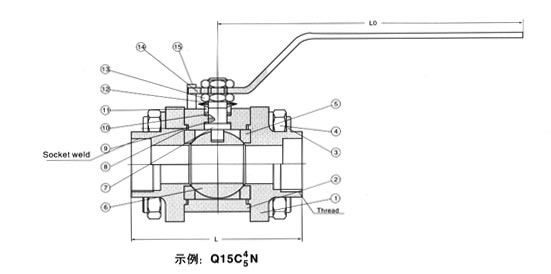

900Lb-1500Lb鍛鋼球閥總裝圖
| 序號 | 零件名稱 | CS ASTM | SS ASTM | |
| Type A105N | Type F304(L) | Type F316(L) | ||
| 1,2 | 閥體接體,閥蓋 | ASTM A105N | A182 F304(L) | A182 F316(L) |
| 3 | 等長雙頭螺栓 | A193 B7+鍍鎘 | A193 B8 | A193 B8M |
| 4 | 螺母 | A194 2H+鍍鎘 | A194 8 | A194 8M |
| 5,8 | 密封圈/墊片 | RTFE+Cu粉/尼龍1010/PPL | ||
| 6 | 球體 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 7 | 閥桿 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 9,10 | 止推片填料 | RTFE+Cu粉/尼龍1010/PPL | ||
| 11 | 壓套 | A182 F410 | A182 F304(L) | A182 F316(L) |
| 12 | 蝶形彈簧 | 65Mn | ||
| 13 | 扁螺母 | A194 B7+鍍鎘 | A194 8 | A194 8 |
| 14 | 手柄 | Q235A | ||
| 15 | 圓柱銷 | A194 B7+鍍鎘 | F316 | F316 |
| 16 | 橡膠O型圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 |
900Lb-1500Lb鍛鋼球閥主要性能規范
| 公稱壓力 | 900Lb | 1500Lb | ||
| 試驗壓力 | 強度試驗 | 22.7 | 37.8 | MPa |
| 密封試驗 | 16.7 | 28.1 | ||
| 氣密試驗 | 0.6 | 0.6 | ||
| 最高工作溫度 | 尼龍<80°C,PTEF<150°C,PPL<220°C | |||
| 適用介質 | 水、油品 | |||
900Lb-1500Lb鍛鋼球閥主要外形尺寸
| 尺寸\口徑 | 1/2" | 3/4" | 1" | 11/4" | 2" | 2" |
| L | 92 | 111 | 127 | 140 | 152 | 178 |
| 178A | 21.8 | 27.1 | 33.8 | 42.8 | 48.7 | 61.1 |
| NPT | 9.6 | 12.7 | 12.7 | 12.7 | 12.7 | 15.9 |
| LO | 123 | 160 | 160 | 195 | 195 | 250 |
| H | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
上海永鵬閥門鍛鋼球閥用戶訂購提示：
1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、鍛鋼球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的鍛鋼球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：鍛鋼球閥使用說明書
