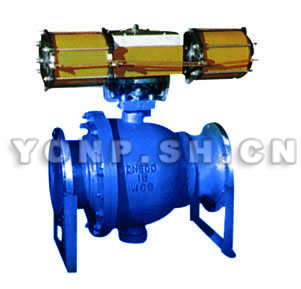

Q647噴煤粉專用球閥

產品結構特點

本系列氣動球閥是作為控制含塵、含固體粉末，特別適用于高爐煤粉噴吹、空氣管路及噴槍管路等系統。
1、閥座帶有磨損自動補償裝置，有效確保閥門的密封性能。
2、特殊材料制成的密封圈，具有耐高溫、耐磨損、使用壽命長的特點。
3、閥門結構緊湊、啟閉靈活、安裝維修方便。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環保

結構

主要零件材質

零件名稱 Accessory name	材質 Materials
閥體、閥蓋 Body,bonnet	WCB
球體、閥座 Globe Body,seat	1Cr18Ni9Ti+硬鉻 ICr18Ni9Ti+Hard chrome
閥桿 Stem	2Cr13
密封圈 Sealing ring	特種耐磨耐高溫四氟 Special wearing-resisting and high- temperature resistance tetraf luorine
螺栓 Bolt	中碳鋼 Medium Carbon stell

主要外型及連接尺寸表

公稱壓力 Nominal pressure	1.6Mpa
殼體試驗壓力 Shell Test Pressure	2.4Mpa
高壓液密封 High-Pressure Liquid Sealing	1.76Mpa
低壓氣密封 Low-Pressure Hermetic Sealing	0.6Mpa
適用溫度 Applicable Temperature	-28~300℃
適用介質 Applicable Mediums	含塵氣體、煤粉等 Dusty gases,Powder coal,etc.
結構長度按 Structural length follows	GB1221-89
法蘭尺寸按 Flange Dimension follows	GB9113、JB79-59
檢驗試驗按 Test and Inspection follows	JB/T9092-99
驅動方式 Driving manner	手動、氣動 Manual/Pneumatic

公稱壓力 PN(MPa) Nominal pressure	公稱通徑 DN(mm) Nominal diameter	尺寸 Dimension(mm)
		L	W		H
			手動 Manual	氣動 Pneumatic	手動 Manual	氣動 Pneumatic
1.6	25	180	140	235	90	298
	32	200	155	235	107	304
	40	220	250	330	127	370
	50	220	250	330	140	376
	65	241	350	400	164	425
	80	283	350	510	177	484
	100	305	420	510	206	531
	125	356	700	580	292	570
	150	394	1000	720	320	570
	200	457		720		610
	250	533		900		670
	300	610		1050		740
	350	686		1290		790
	400	762		1600		905
其余連接尺寸請參閱樣本《主要外型與連接尺寸表達式》 Please refer to the sample book of Form of Main Types and Connecting Dimension for other connection dimensions.

上海永鵬閥門Q647噴煤粉專用球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q647噴煤粉專用球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q647噴煤粉專用球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q647噴煤粉專用球閥使用說明書
