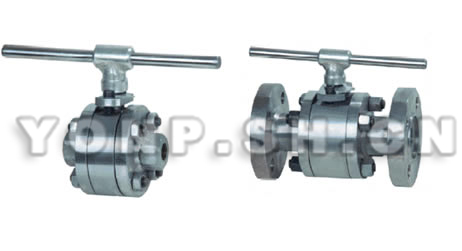

Q11H三片式鍛鋼球閥

產品特征

1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構或耐較高溫度的結構。
3、采用下裝式閥焊，設置倒密封結構，能確保填料處可靠密封。

適用范圍

城建、化工、冶金、石油、制藥、食品、飲料、環(huán)保

結構

主要連接尺寸及重量

公稱通徑 （mm）	尺寸（mm）
	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	1 1/4
40	150	125	65	1 1/2
50	170	144	75	2

注：對焊式和承插焊式結構長度與內螺紋長度相同。

Q41H主要連接尺寸及重量

公稱通徑		尺寸（mm）
		L		d1		L1		D	D1	D2	b	z-φd	H
mm	in	全通徑FP	縮徑 RP	全通徑FP	縮徑 RP	全通徑FP	縮徑 RP						Q41	Q341	Q641	Q941
15	1/2"	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4"	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1"	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	1 1/4"	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	1 1/2"	182	-	40	-	-	-	145	110	85	16	4-18	95	-	264	395
50	2"	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	2 1/2"	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3"	250		80		-	-	195	160	135	20	4-18	155	-	452	580
100	4"	280		100		-	-	215	180	155	20	8-18	180	320	479	630
125	5"	320		125		-	-	245	210	185	22	8-18	250	380	646	710
150	6"	360		150		-	-	280	240	210	24	8-23	275	400	666	670
200	8"	400		200		-	-	335	295	265	26	12-23	330	450	815	825

上海永鵬閥門Q11H三片式鍛鋼球閥用戶訂購提示：

1）、請?zhí)峁┠栌嗁彽?a href="http://www.yu3a.cn/qf.html">球閥產品主要技術參數(shù)：口徑、壓力、連接方式、材質或工作介質（根據閥門選型表）
2）、Q11H三片式鍛鋼球閥產品主要樣本資料：產品圖、總裝圖、外型尺寸圖、零部件材料表、連接尺寸、重量、性能規(guī)范、標準、結構特點、工作原理等閥門相關主要技術資料僅供球閥用戶作選型參考。
3）、工程設計、施工、安裝、維修、實際應用及運行維護請以生產廠家上海永鵬隨貨附件中的Q11H三片式鍛鋼球閥使用說明書或提供的CAD生產圖紙為準，歡迎來信來電咨詢技術、選型、方案、出廠價格。
4）、請向我司免費索取解壓密碼后下載：Q11H三片式鍛鋼球閥使用說明書
