法蘭銅球閥

別名：Q41F二片式法蘭銅球閥

主要性能規(guī)范

型號	公稱壓力  PN（Mpa）	試驗壓力PS（Mpa）			工作壓力  P（Mpa）	適用溫度  ℃	適用介質(zhì)
		殼 體	密封（液）	密封（氣）
Q41T-16T	2.5	3.75	2.75	0.6	2.5	聚四氟乙烯：  ≤150；對位  聚苯：≤250	水、蒸汽、油品
Q41T-25T	2.5	3.75	2.75	0.6	2.5		水、蒸汽、油品
Q41T-40T	2.5	3.75	2.75	0.6	2.5		硝酸類
Q41T-40T	2.5	3.75	2.75	0.6	2.5		硝酸類

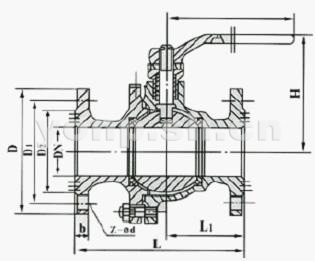

主要尺寸重量

公稱通  徑DN（㎜）	尺寸㎜
	L				L1	D	D1	D2	b	Z-фd	H	Lo
	系列1	系列2	系列3	系列4
15	130	140	130	130	57	95	65	45	16	4-ф14	103	100
20	140	152	150	150	62	105	75	55	16	4-ф14	112	160
25	150	165	160	160	71	115	85	65	16	4-ф14	123	160
32	165	178	180	165	65	135	100	78	18	4-ф18	150	250
40	180	190	200	180	71	145	110	85	18	4-ф18	156	250
50	200	216	230	220	85	160	125	100	20	4-ф18	172	350
65	220	241	290	250	100	180	145	120	22	8-ф18	197	350
80	250	283	310	280	114	195	160	135	22	8-ф18	222	450
100	320	305	350	320	130	230	190	160	24	8-ф23	253	450
125	400	381	400	320	190	270	220	188	28	8-ф25	286	600
150	400	403	180	360	190	300	250	218	30	8-ф25	275	800
200	-	502	600	-	-	-	-	-	-	-	-
